188

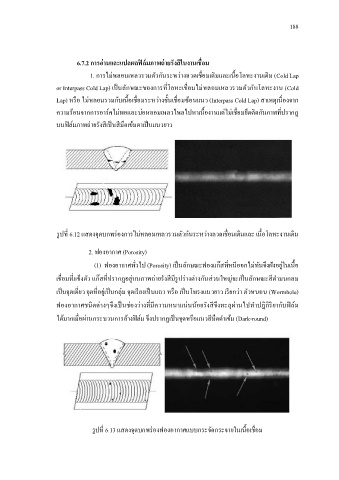

6.7.2 การอ่านและแปลผลฟิล์มภาพถ่ายรังสีในงานเชื่อม

1. การไม่หลอมเหลวรวมตัวกันระหว่างลวดเชื่อมเติมและเนื้อโลหะงานเดิม (Cold Lap

or Interpass Cold Lap) เป็นลักษณะของการที่โลหะเชื่อมไม่หลอมเหลวรวมตัวกับโลหะงาน (Cold

Lap) หรือ ไม่หลอมรวมกับเนื้อเชื่อมระหว่างชั้นเชื่อมซ้อนแนว (Interpass Cold Lap) สาเหตุเนื่องจาก
ความร้อนจากการอาร์คไม่พอและบ่อหลอมเหลวไหลไปหาเนื้องานแต่ไม่เชื่อมยึดติดกันภาพที่ปรากฏ

บนฟิล์มภาพถ่ายรังสีเป็นสีมืดเข้มดาเป็นแนวยาว

รูปที่ 6.12 แสดงจุดบกพร่องการไม่หลอมเหลวรวมตัวกันระหว่างลวดเชื่อมเติมและ เนื้อโลหะงานเดิม

2. ฟองอากาศ (Porosity)

(1) ฟองอากาศทั่วไป (Porosity) เป็นลักษณะฟองแก๊สที่หนีออกไม่ทันจึงฝังอยู่ในเนื้อ

เชื่อมที่แข็งตัว แก๊สที่ปรากฏอยู่บนภาพถ่ายรังสีมีรูปร่างต่างกันส่วนใหญ่จะเป็นลักษณะสีด ามนกลม

เป็นจุดเดี่ยว จุดที่อยู่เป็นกลุ่ม จุดเรียงเป็นแถว หรือ เป็นโพรงแนวยาว เรียกว่า ตัวหนอน (Wormhole)

ฟองอากาศชนิดต่างๆจึงเป็นช่องว่างที่มีความหนาแน่นน้อยรังสีจึงทะลุผ่านไปท าปฏิกิริยากับฟิล์ม
ได้มากเมื่อผ่านกระบวนการล้างฟิล์ม จึงปรากฏเป็นจุดหรือแนวสีมืดด าเข้ม (Dark-round)

รูปที่ 6.13 แสดงจุดบกพร่องฟองอากาศแบบกระจัดกระจายในเนื้อเชื่อม
