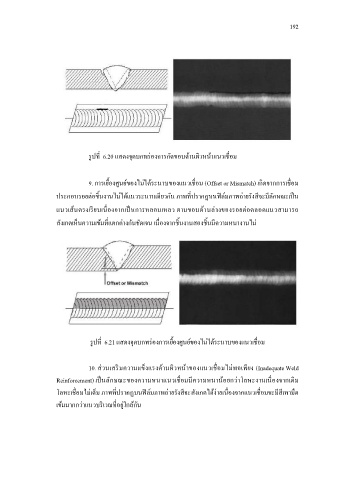

รูปที่ 6.20 แสดงจุดบกพร่องการกัดขอบด้านผิวหน้าแนวเชื่อม
9. การเยื้องศูนย์ของไม่ได้ระนาบของแนวเชื่อม (Offset or Mismatch) เกิดจากการเชื่อม
ประกอบรอยต่อชิ้นงานไม่ได้แนวระนาบเดียวกัน ภาพที่ปรากฏบนฟิล์มภาพถ่ายรังสีจะมีลักษณะเป็น
แนวเส้นตรงเรียบเนื่องจากเป็นการหลอมเหลว ตามขอบด้านล่างของรอยต่อตลอดแนวสามารถ
สังเกตเห็นความเข้มที่แตกต่างกันชัดเจน เนื่องจากชิ้นงานสองชิ้นมีความหนางานไม่
รูปที่ 6.21 แสดงจุดบกพร่องการเยื้องศูนย์ของไม่ได้ระนาบของแนวเชื่อม
10. ส่วนเสริมความแข็งแรงด้านผิวหน้าของแนวเชื่อมไม่พอเพียง (Inadequate Weld
Reinforcement) เป็นลักษณะของความหนาแนวเชื่อมมีความหนาน้อยกว่าโลหะงานเนื่องจากเติม
โลหะเชื่อมไม่เต็ม ภาพที่ปรากฏบนฟิล์มภาพถ่ายรังสีจะสังเกตได้ง่ายเนื่องจากแนวเชื่อมจะมีสีเทามืด
เข้มมากกว่าแนวบริเวณที่อยู่ใกล้กัน
