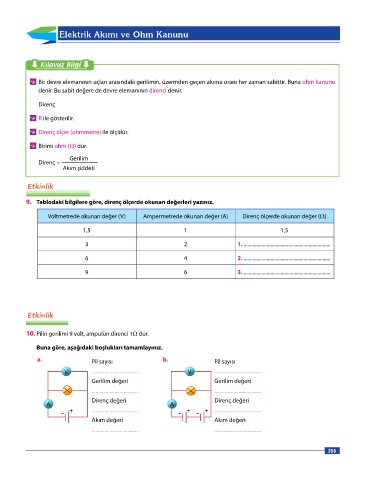

Page 255 - 7 sınıf Dorya Fen Bilimleri Sınıf İçi Uygulama Klavuzu_edited

Elektrik Akımı ve Ohm Kanunu

Kılavuz Bilgi

Bir devre elemanının uçları arasındaki gerilimin, üzerinden geçen akıma oranı her zaman sabittir. Buna ohm kanunu
denir. Bu sabit değere de devre elemanının direnci denir.
Direnç

R ile gösterilir.

Direnç ölçer (ohmmetre) ile ölçülür.

Birimi ohm (W) dur.

Direnç = Gerilim
Akım şiddeti

Etkinlik

9. Tablodaki bilgilere göre, direnç ölçerde okunan değerleri yazınız.

Voltmetrede okunan değer (V) Ampermetrede okunan değer (A) Direnç ölçerde okunan değer (W)

1,5 1 1,5

3 2 1. ....................................................................

6 4 2. ....................................................................
9 6 3. ....................................................................

Etkinlik

10. Pilin gerilimi 9 volt, ampulün direnci 1W dur.

Buna göre, aşağıdaki boşlukları tamamlayınız.
a. Pil sayısı b. Pil sayısı

V ..................................... V .....................................
Gerilim değeri Gerilim değeri
..................................... .....................................
Direnç değeri Direnç değeri
A A
– + ..................................... – + – + .....................................
Akım değeri Akım değeri
..................................... .....................................

255
