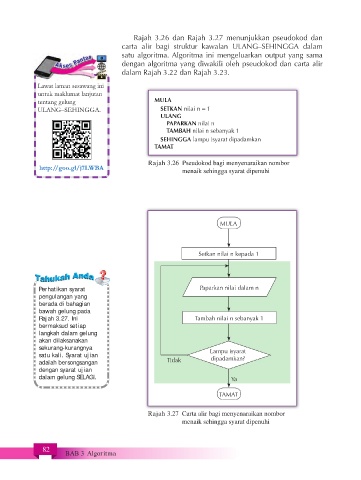

Rajah 3.26 dan Rajah 3.27 menunjukkan pseudokod dan
carta alir bagi struktur kawalan ULANG–SEHINGGA dalam
satu algoritma. Algoritma ini mengeluarkan output yang sama
dengan algoritma yang diwakili oleh pseudokod dan carta alir
dalam Rajah 3.22 dan Rajah 3.23.

Lawat laman sesawang ini
untuk maklumat lanjutan
tentang gelung MULA
ULANG–SEHINGGA. SETKAN nilai n = 1
ULANG
PAPARKAN nilai n
TAMBAH nilai n sebanyak 1
SEHINGGA lampu isyarat dipadamkan
TAMAT
Rajah 3.26 Pseudokod bagi menyenaraikan nombor
http://goo.gl/j7LWBA menaik sehingga syarat dipenuhi

MULA

Setkan nilai n kepada 1

Perhatikan syarat Paparkan nilai dalam n
pengulangan yang
berada di bahagian
bawah gelung pada
Rajah 3.27. Ini Tambah nilai n sebanyak 1
bermaksud setiap
langkah dalam gelung
akan dilaksanakan
sekurang-kurangnya Lampu isyarat
satu kali. Syarat ujian dipadamkan?
adalah bersongsangan Tidak
dengan syarat ujian
dalam gelung SELAGI. Ya

TAMAT

Rajah 3.27 Carta alir bagi menyenaraikan nombor
menaik sehingga syarat dipenuhi

82
BAB 3 Algoritma
