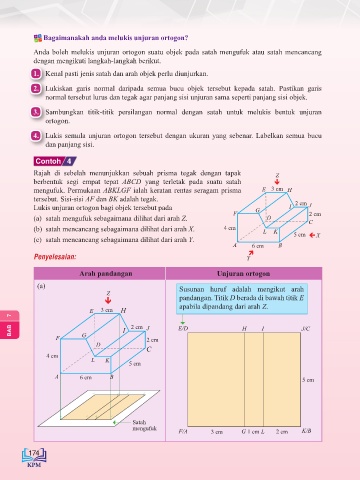

Page 184 - Matematik Tingkata 3

Bagaimanakah anda melukis unjuran ortogon?

Anda boleh melukis unjuran ortogon suatu objek pada satah mengufuk atau satah mencancang
dengan mengikuti langkah-langkah berikut.

1. Kenal pasti jenis satah dan arah objek perlu diunjurkan.

2. Lukiskan garis normal daripada semua bucu objek tersebut kepada satah. Pastikan garis
normal tersebut lurus dan tegak agar panjang sisi unjuran sama seperti panjang sisi objek.

3. Sambungkan titik-titik persilangan normal dengan satah untuk melukis bentuk unjuran
ortogon.
4. Lukis semula unjuran ortogon tersebut dengan ukuran yang sebenar. Labelkan semua bucu
dan panjang sisi.

Contoh 4

Rajah di sebelah menunjukkan sebuah prisma tegak dengan tapak Z
berbentuk segi empat tepat ABCD yang terletak pada suatu satah 
mengufuk. Permukaan ABKLGF ialah keratan rentas seragam prisma E 3 cm H
tersebut. Sisi-sisi AF dan BK adalah tegak. 2 cm
Lukis unjuran ortogon bagi objek tersebut pada F G I J
2 cm
(a) satah mengufuk sebagaimana dilihat dari arah Z. D C
(b) satah mencancang sebagaimana dilihat dari arah X. 4 cm L K 5 cm
(c) satah mencancang sebagaimana dilihat dari arah Y.  X
A 6 cm B
Penyelesaian: Y

Arah pandangan Unjuran ortogon

(a) Susunan huruf adalah mengikut arah
Z
pandangan. Titik D berada di bawah titik E
apabila dipandang dari arah Z.

E 3 cm H
7
BAB I 2 cm J E/D H I J/C
F G 2 cm
D
C
4 cm
L K
5 cm
A 6 cm B 5 cm

Satah
Saiz sebenar mengufuk F/A 3 cm G 1 cm L 2 cm K/B
