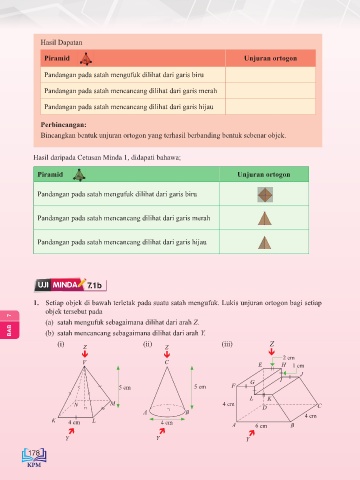

Page 188 - Matematik Tingkata 3

Hasil Dapatan

Piramid Unjuran ortogon

Pandangan pada satah mengufuk dilihat dari garis biru

Pandangan pada satah mencancang dilihat dari garis merah

Pandangan pada satah mencancang dilihat dari garis hijau

Perbincangan:
Bincangkan bentuk unjuran ortogon yang terhasil berbanding bentuk sebenar objek.

Hasil daripada Cetusan Minda 1, didapati bahawa;

Piramid Unjuran ortogon

Pandangan pada satah mengufuk dilihat dari garis biru

Pandangan pada satah mencancang dilihat dari garis merah

Pandangan pada satah mencancang dilihat dari garis hijau

UJI MINDA 7.1b

1. Setiap objek di bawah terletak pada suatu satah mengufuk. Lukis unjuran ortogon bagi setiap
objek tersebut pada
7
(a) satah mengufuk sebagaimana dilihat dari arah Z.
BAB (b) satah mencancang sebagaimana dilihat dari arah Y.

(i) (ii) Z (iii) Z
2 cm

V C E H 1 cm
Z 

J
G I
5 cm 5 cm F
L K
N M 4 cm D C
A B 4 cm
K 4 cm L A B
Saiz sebenar   4 cm  6 cm
Y Y Y
