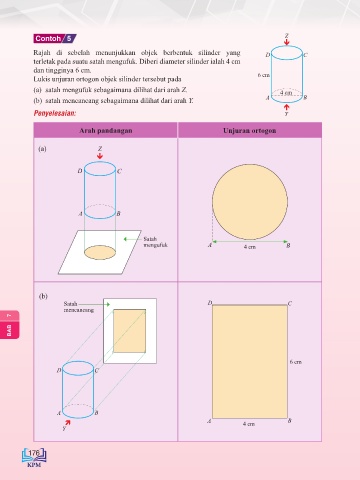

Page 186 - Matematik Tingkata 3

Contoh 5 Z 

Rajah di sebelah menunjukkan objek berbentuk silinder yang D C
terletak pada suatu satah mengufuk. Diberi diameter silinder ialah 4 cm
dan tingginya 6 cm. 6 cm
Lukis unjuran ortogon objek silinder tersebut pada
(a) satah mengufuk sebagaimana dilihat dari arah Z. 4 cm
(b) satah mencancang sebagaimana dilihat dari arah Y. A B

Penyelesaian: Y

Arah pandangan Unjuran ortogon

(a) Z 

D C

A B

Satah
mengufuk A 4 cm B

(b)
Satah D C
mencancang
7
BAB

6 cm
D C

A B
A B
 4 cm
Saiz sebenar Y
