Page 110 - Lukisan Kejuruteraan Tingkatan 4

Pandangan Tambahan Kelebaran Pandangan Tambahan Kedalaman

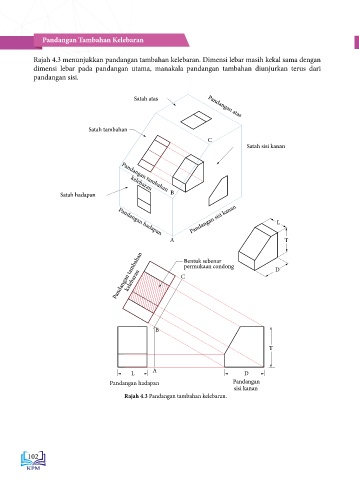

Rajah 4.3 menunjukkan pandangan tambahan kelebaran. Dimensi lebar masih kekal sama dengan Rajah 4.4 menunjukkan pandangan tambahan kedalaman. Dimensi kedalaman masih kekal tidak
dimensi lebar pada pandangan utama, manakala pandangan tambahan diunjurkan terus dari berubah pada pandangan tambahan. Ukuran kedalaman bukan sahaja pada pandangan atas tetapi
pandangan sisi. boleh juga diambil daripada pandangan sisi. Pandangan tambahan diunjur terus selari dengan
permukaan condong dari pandangan hadapan. BAB 4: PANDANGAN BANTUAN

Pandangan atas
Satah atas Satah atas
Pandangan atas
A Satah tambahan
Satah tambahan

Satah sisi kanan Satah sisi kiri B

Pandangan tambahan

kelebaran
Pandangan tambahan
Satah hadapan Satah hadapan
C
Pandangan sisi kanan L Pandangan sisi kiri Pandangan hadapan

Pandangan hadapan
T

Pandangan tambahan Bentuk sebenar D D Pandangan atas T D
permukaan condong
kelebaran

L

A B Bentuk sebenar
permukaan condong

Pandangan tambahan

kedalaman

L D T
Pandangan C
sisi kanan
Rajah 4.3 Pandangan tambahan kelebaran. L
Pandangan
hadapan
Rajah 4.4 Pandangan tambahan kedalaman.

102 103
