4.1.2 Konsep dan Fungsi Pandangan Tambahan dalam Lukisan Kejuruteraan Rajah 4.8 (b) menunjukkan lukisan ortografik bagi objek B yang terdiri daripada pandangan atas,
pandangan hadapan dan pandangan sisi. Ketiga-tiga pandangan itu tidak menunjukkan bentuk dan
Pandangan tambahan diperlukan apabila bahagian tertentu sesebuah objek tidak dapat ditunjukkan saiz sebenar kerana kedudukan permukaan tidak selari dengan satah utama ortografik.
secara lukisan ortografik. Lazimnya, keadaan ini berlaku apabila objek mempunyai permukaan
condong yang perlu dilukis mengikut panjang sebenar dan menghasilkan bentuk sebenar permukaan Pandangan atas
objek. Keadaan ini ditunjukkan pada Rajah 4.7.
Pandangan atas BAB 4: PANDANGAN BANTUAN

Permukaan
condong

Objek C

Pandangan hadapan Pandangan sisi
Rajah 4.8 (b) Pandangan atas, pandangan hadapan dan pandangan sisi lukisan ortografik tidak menggambarkan bentuk
Objek A dan saiz sebenar objek C.

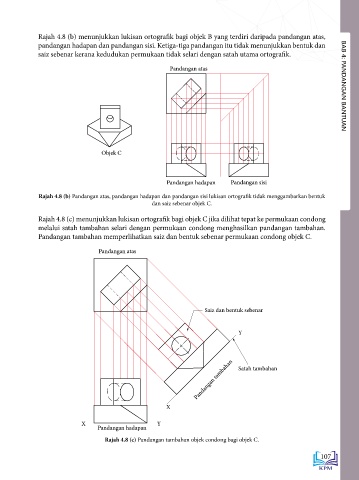

Pandangan hadapan Pandangan sisi kanan Rajah 4.8 (c) menunjukkan lukisan ortografik bagi objek C jika dilihat tepat ke permukaan condong
melalui satah tambahan selari dengan permukaan condong menghasilkan pandangan tambahan.
Rajah 4.7 Lukisan ortografik bagi sebuah objek A.
Pandangan tambahan memperlihatkan saiz dan bentuk sebenar permukaan condong objek C.
Perbezaan antara Pandangan Tambahan dan Pandangan Ortografik
Pandangan atas
Rajah 4.8 (a) menunjukkan lukisan ortografik bagi objek B yang terdiri daripada pandangan atas,
pandangan hadapan dan pandangan sisi. Ketiga-tiga pandangan itu menunjukkan bentuk dan saiz
sebenar kerana kedudukan permukaan selari dengan satah utama ortografik.
Pandangan atas

Saiz dan bentuk sebenar

Y

Pandangan tambahan
Objek B Satah tambahan

Pandangan hadapan Pandangan sisi kanan
X
Rajah 4.8 (a) Pandangan atas, pandangan hadapan dan pandangan sisi lukisan ortografik
menggambarkan bentuk dan saiz sebenar objek B. X Pandangan hadapan Y

Rajah 4.8 (c) Pandangan tambahan objek condong bagi objek C.
