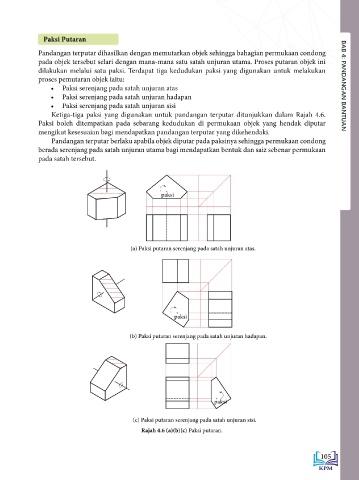

Pandangan Terputar Paksi Putaran

Pandangan terputar digunakan sama seperti pandangan Pandangan terputar dihasilkan dengan memutarkan objek sehingga bahagian permukaan condong
tambahan iaitu untuk menunjukkan bentuk permukaan dan saiz pada objek tersebut selari dengan mana-mana satu satah unjuran utama. Proses putaran objek ini
Lukis pandangan terputar sebenar bagi sesuatu permukaan objek yang tidak selari dengan dilakukan melalui satu paksi. Terdapat tiga kedudukan paksi yang digunakan untuk melakukan
Rajah 4.5 mengikut dimensi mana-mana satu satah unjuran utama. Kaedah yang digunakan proses pemutaran objek iaitu:
yang diberikan.
adalah berlainan dengan kaedah pandangan tambahan. • Paksi serenjang pada satah unjuran atas BAB 4: PANDANGAN BANTUAN
Pandangan terputar diperoleh dengan memutarkan salah • Paksi serenjang pada satah unjuran hadapan
satu pandangan lukisan ortografik yang mempunyai permukaan • Paksi serenjang pada satah unjuran sisi
condong. Pandangan ini diputar pada satu paksi sehingga Ketiga-tiga paksi yang digunakan untuk pandangan terputar ditunjukkan dalam Rajah 4.6.
kedudukan permukaan condong selari dengan satah unjuran Paksi boleh ditempatkan pada sebarang kedudukan di permukaan objek yang hendak diputar
Pemilihan paksi putaran utama. Selepas putaran, bentuk permukaan objek tersebut boleh mengikut kesesuaian bagi mendapatkan pandangan terputar yang dikehendaki.
bergantung kepada kedudukan diunjurkan terus kepada satah unjuran utama bagi mendapatkan Pandangan terputar berlaku apabila objek diputar pada paksinya sehingga permukaan condong
permukaan condong.
bentuk atau saiz sebenar. Contoh pandangan terputar ditunjukkan berada serenjang pada satah unjuran utama bagi mendapatkan bentuk dan saiz sebenar permukaan
dalam Rajah 4.5. pada satah tersebut.

a

paksi
f
e
c

d

(a) Paksi putaran serenjang pada satah unjuran atas.
(a) Contoh bongkah pandangan terputar.

b c b/c
20 a/f
a
e/d
e d 45°
45° a/b
a/b a b a/b a b paksi

e/f e f e/f e/f (b) Paksi putaran serenjang pada satah unjuran hadapan.
e f Bentuk sebenar
permukaan condong
95 d/c d c d/c
d/c d c
45
45°
25 40
50
(b) Sebelum putaran (c) Selepas putaran paksi

Rajah 4.5 Contoh pandangan terputar.
(c) Paksi putaran serenjang pada satah unjuran sisi.
Rajah 4.6 (a)(b)(c) Paksi putaran.

104 105
