Page 118 - Lukisan Kejuruteraan Tingkatan 4

4.2.2 Membina Pandangan Tambahan bagi Bongkah Geometri Membina Pandangan Tambahan Ketinggian

Terdapat tiga jenis pandangan tambahan yang boleh dihasilkan, iaitu pandangan tambahan
ketinggian, pandangan tambahan kelebaran dan pandangan tambahan kedalaman. Bentuk Langkah pembinaan pandangan tambahan ketinggian adalah seperti ditunjukkan dalam Rajah 4.11.
pandangan yang terhasil bergantung kepada dimensi ukuran yang tidak berubah dari pandangan
asal kepada pandangan tambahan. 60 60 Langkah 1
Pandangan atas BAB 4: PANDANGAN BANTUAN
Menentukan Satah Rujukan bagi Satu Pandangan Tambahan b
15 a b/d
Pandangan tambahan dilukis berpandukan dua pandangan ortografik. Kedua-dua pandangan akan 100
digunakan sebagai rujukan dan laluan unjuran bagi membina pandangan tambahan. Satah rujukan
dibina selari dengan satah utama ortografik manakala, satah tambahan dibina selari permukaan c d p
condong objek. Pandangan tambahan dibina pada satah tambahan (X'Y') dengan merujuk ukuran p a/c

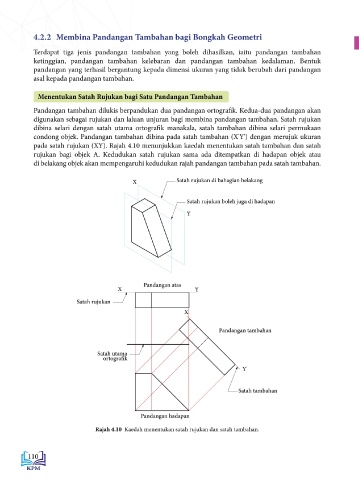

pada satah rujukan (XY). Rajah 4.10 menunjukkan kaedah menentukan satah tambahan dan satah
rujukan bagi objek A. Kedudukan satah rujukan sama ada ditempatkan di hadapan objek atau
di belakang objek akan mempengaruhi kedudukan rajah pandangan tambahan pada satah tambahan.

X Satah rujukan di bahagian belakang

Satah rujukan boleh juga di hadapan
Y Pandangan hadapan
Lukis pandangan ortografik dan tanda arah
pandangan p, berserenjang dengan permukaan
condong.
Langkah 2 Langkah 3

b/d b/d

Pandangan atas
X Y
b
Satah rujukan
X' a/c Y' a/c Y'
d
Pandangan tambahan
a
a b a b
Satah utama
ortogra k c
Y'
X' X'
X Y X Y
c d
Satah tambahan c d
Lukis garisan unjuran dari pandangan atas Pindahkan ukuran tinggi merujuk satah
selari dengan arah pandangan p. Lukis satah rujukan XY pandangan hadapan pada garisan
Pandangan hadapan
tambahan X'Y' serenjang dengan garisan unjuran bagi pandangan tambahan ketinggian.
Rajah 4.10 Kaedah menentukan satah rujukan dan satah tambahan. unjuran.

110 111
