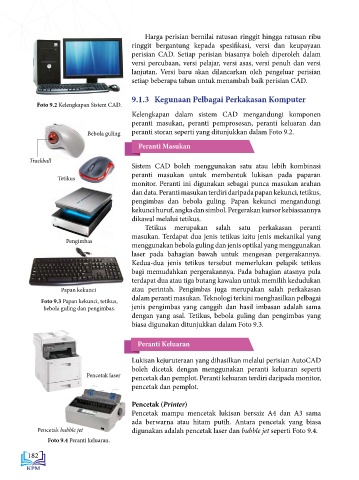

Page 190 - Lukisan Kejuruteraan Tingkatan 4

Harga perisian bernilai ratusan ringgit hingga ratusan ribu Pemplot (Plotter)
ringgit bergantung kepada spesifikasi, versi dan keupayaan Pemplot digunakan untuk mencetak lukisan bersaiz A4 hingga A0. Terdapat pelbagai jenis pemplot
perisian CAD. Setiap perisian biasanya boleh diperoleh dalam seperti pemplot pen, elektrostatik, mikrogrip dan terkini teknologi pemplot laser.
versi percubaan, versi pelajar, versi asas, versi penuh dan versi
lanjutan. Versi baru akan dilancarkan oleh pengeluar perisian
setiap beberapa tahun untuk menambah baik perisian CAD.

9.1.3 Kegunaan Pelbagai Perkakasan Komputer
Foto 9.2 Kelengkapan Sistem CAD.
Kelengkapan dalam sistem CAD mengandungi komponen
peranti masukan, peranti pemprosesan, peranti keluaran dan BAB 9: PENGENALAN KEPADA LUKISAN TERBANTU KOMPUTER
Bebola guling peranti storan seperti yang ditunjukkan dalam Foto 9.2.
Peranti Masukan Plotter Laser Plotter Pen Plotter
Foto 9.5 Pemplot/Plotter.
Trackball
Sistem CAD boleh menggunakan satu atau lebih kombinasi Pencetak 3D
peranti masukan untuk membentuk lukisan pada paparan Kini, CAD telah digabungkan terus dengan bahagian pembuatan bagi membantu keberkesanan
Tetikus
monitor. Peranti ini digunakan sebagai punca masukan arahan dan kepantasan pengeluaran produk. Dalam teknologi Rapid Prototyping, produk yang direka
dan data. Peranti masukan terdiri daripada papan kekunci, tetikus, bentuk dengan CAD terus dicetak dengan pencetak 3D bagi menghasilkan model 3 dimensi.
pengimbas dan bebola guling. Papan kekunci mengandungi Dalam teknologi CAD-CAM (Computer Aided Manufacturing) pula, CAD yang dihubungkan
kekunci huruf, angka dan simbol. Pergerakan kursor kebiasaannya terus dengan mesin pembuatan digunakan untuk menghasilkan produk dengan proses pemesinan
dikawal melalui tetikus. Computer Numerical Control (CNC).
Tetikus merupakan salah satu perkakasan peranti
masukan. Terdapat dua jenis tetikus iaitu jenis mekanikal yang
Pengimbas
menggunakan bebola guling dan jenis optikal yang menggunakan
laser pada bahagian bawah untuk mengesan pergerakannya.
Kedua-dua jenis tetikus tersebut memerlukan pelapik tetikus
bagi memudahkan pergerakannya. Pada bahagian atasnya pula
terdapat dua atau tiga butang kawalan untuk memilih kedudukan
Papan kekunci atau perintah. Pengimbas juga merupakan salah perkakasan
dalam peranti masukan. Teknologi terkini menghasilkan pelbagai
Foto 9.3 Papan kekunci, tetikus,
bebola guling dan pengimbas. jenis pengimbas yang canggih dan hasil imbasan adalah sama
dengan yang asal. Tetikus, bebola guling dan pengimbas yang Foto 9.6 Pencetak 3D.
biasa digunakan ditunjukkan dalam Foto 9.3. Peranti Storan
Lukisan CAD boleh disimpan dalam peranti storan data seperti cakera keras, cakera padat (CD)
Peranti Keluaran dan pemacu jari (thumb drive). Saiz fail lukisan CAD boleh dimampatkan dengan menggunakan
perisian tertentu seperti ZIP.
Lukisan kejuruteraan yang dihasilkan melalui perisian AutoCAD
boleh dicetak dengan menggunakan peranti keluaran seperti
Pencetak laser pencetak dan pemplot. Peranti keluaran terdiri daripada monitor,
pencetak dan pemplot.

Pencetak (Printer)
Pencetak mampu mencetak lukisan bersaiz A4 dan A3 sama
ada berwarna atau hitam putih. Antara pencetak yang biasa
Pencetak bubble jet digunakan adalah pencetak laser dan bubble jet seperti Foto 9.4.
Foto 9.4 Peranti keluaran. Foto 9.7 Jenis-jenis peranti storan.
