Page 194 - Lukisan Kejuruteraan Tingkatan 4

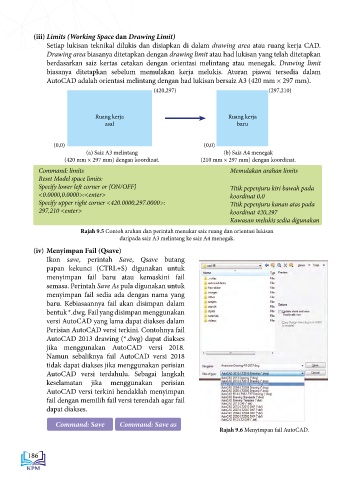

(iii) Limits (Working Space dan Drawing Limit) (v) Menamatkan Lukisan atau Perisian AutoCAD
Setiap lukisan teknikal dilukis dan disiapkan di dalam drawing area atau ruang kerja CAD. (Quit/End/Exit)
Drawing area biasanya ditetapkan dengan drawing limit atau had lukisan yang telah ditetapkan Apabila kerja-kerja melukis selesai, pelukis boleh keluar
berdasarkan saiz kertas cetakan dengan orientasi melintang atau menegak. Drawing limit dari perisian AutoCAD sementara waktu atau sepenuhnya
biasanya ditetapkan sebelum memulakan kerja melukis. Aturan piawai tersedia dalam menggunakan perintah quit, exit atau close. Perintah exit
AutoCAD adalah orientasi melintang dengan had lukisan bersaiz A3 (420 mm × 297 mm). atau quit akan menutup perisian AutoCAD sepenuhnya
(420,297) (297,210) manakala perintah close akan menamatkan paparan lukisan
yang sedang dilakukan tetapi masih berada dalam perisian
AutoCAD. Perintah exit dan close terdapat pada Pull Down
Ruang kerja Ruang kerja Menu turun fail. Arahan quit pula perlu dimasukkan pada
asal baru baris perintah. BAB 9: PENGENALAN KEPADA LUKISAN TERBANTU KOMPUTER

(0,0) (0,0)
(a) Saiz A3 melintang (b) Saiz A4 menegak
(420 mm × 297 mm) dengan koordinat. (210 mm × 297 mm) dengan koordinat. Rajah 9.7 Menamatkan AutoCAD.
Command: limits Memulakan arahan limits 9.2.2 Cara Kendalian AutoCAD
Reset Model space limits: Beberapa perkara asas perlu difahami pengguna untuk menggunakan perisian AutoCAD. Komunikasi
Specify lower left corner or [ON/OFF] Titik pepenjuru kiri bawah pada
<0.0000,0.0000>:<enter> koordinat 0,0 dua hala diperlukan di mana pengguna mesti memahami dan bertindak mengikut kefahaman perisian
Specify upper right corner <420.0000,297.0000>: Titik pepenjuru kanan atas pada supaya bekerja mengikut arahan. Terdapat tiga cara untuk melaksanakan arahan menggunakan
297,210 <enter> koordinat 420,297 perisian AutoCAD iaitu Pull Down Menu, Toolbar dan Command Line.
Kawasan melukis sedia digunakan

Rajah 9.5 Contoh arahan dan perintah menukar saiz ruang dan orientasi lukisan
daripada saiz A3 melintang ke saiz A4 menegak.
(iv) Menyimpan Fail (Qsave)
Ikon save, perintah Save, Qsave butang
papan kekunci (CTRL+S) digunakan untuk Melukis dengan Bar Menu/Pull Melukis dengan ikon pada Melukis dengan menulis
perintah Command Line
Down Menu
panel/toolbar
menyimpan fail baru atau kemaskini fail
semasa. Perintah Save As pula digunakan untuk Rajah 9.8 Tiga keadah melukis menggunakan perisian AutoCAD.
menyimpan fail sedia ada dengan nama yang (i) Pull Down Menu
baru. Kebiasaannya fail akan disimpan dalam Pull Down Menu juga dikenali sebagai Menu Bar yang merupakan pilihan arahan berbentuk
bentuk *.dwg. Fail yang disimpan menggunakan menu dan sub menu. Ia boleh diaktifkan atau disembunyikan menggunakan Customize Quick
versi AutoCAD yang lama dapat diakses dalam Access Toolbar. Rajah 9.9 menunjukkan kegunaan Pull Down Menu.
Perisian AutoCAD versi terkini. Contohnya fail
AutoCAD 2013 drawing (*.dwg) dapat diakses Pull down Menu
jika menggunakan AutoCAD versi 2018.
Namun sebaliknya fail AutoCAD versi 2018
tidak dapat diakses jika menggunakan perisian
AutoCAD versi terdahulu. Sebagai langkah
keselamatan jika menggunakan perisian
AutoCAD versi terkini hendaklah menyimpan
fail dengan memilih fail versi terendah agar fail
dapat diakses.

Command: Save Command: Save as
Rajah 9.6 Menyimpan fail AutoCAD.
Rajah 9.9 Menu dan sub pada Menu Bar AutoCAD 2015.

186 187
