Page 225 - Lukisan Kejuruteraan Tingkatan 4

9.10.1 Teknik membina Layer dalam Lukisan AutoCAD Perintah Print/Plot

Layer boleh dibina berpandukan langkah berikut: 9.11
1. Pada pull down menu, pilih format, kemudian pilih layer.

2. Sediakan layer dengan nama “garisan objek”. Lukisan yang telah siap dilukis pada paparan AutoCAD boleh Standar
a. Klik butang new. dicetak pada kertas saiz A3 dengan menggunakan pencetak Pembelajara
b. Klik dua kali pada nama layer 1, gantikan layer 1 dengan nama “garis objek”. (printer) atau pemplot (plotter).
c. Klik ruang color dan pilih warna. Murid boleh:
d. Klik butang linetype dan pilih continuous. 9.11.1 Mencetak Lukisan Mengikut Spesifikasi • Mencetak lukisan mengikut
e. Klik butang lineweight dan pilih ketebalan 0.5 mm. Standard Lukisan AutoCAD spesifikasi standard lukisan BAB 9: PENGENALAN KEPADA LUKISAN TERBANTU KOMPUTER
AutoCAD
3. Ulang langkah 2 untuk membina lain-lain jenis layer. i. Membuat tetapan lukisan
Ikon plot, perintah print/plot dan butang papan kekunci yang akan dicetak.
4. Kemudian klik OK untuk menutup kotak dialog layer yang telah siap dibina. (CTRL+P) digunakan untuk mencetak lukisan. Pelbagai saiz ii. Menetapkan skala lukisan
yang akan dicetak.
5. Pada paparan AutoCAD, pilih layer untuk melukis rajah dan layer lain teks, dimensi dan sebagainya. cetakan boleh dibuat bergantung kepada aturan, jenis kertas iii. Menetapkan ketebalan
dan jenis pencetak atau plotter yang digunakan. Pelarasan jenis garisan dalam pen
assignment.
pencetak, saiz kertas, kawasan cetakan, skala dan preview hasil
lukisan perlu dikemaskini sebelum cetakan dibuat.

Command: Plot
Pen assignment untuk memilih ketebalan

Jenis pencetak

Saiz kertas

Jadual 9.43 Layers Properties Manager.

Kawasan cetakan
Skala cetakan
Orientasi cetakan

Prebiu cetakan

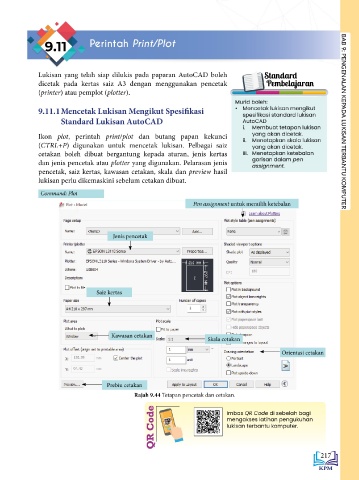

Rajah 9.44 Tetapan pencetak dan cetakan.

Imbas QR Code di sebelah bagi
mengakses latihan pengukuhan
lukisan terbantu komputer.
