Garisan Penunjuk Ruang Kelegaan
9.10 Penggunaan Layer

Permukaan
condong
Ruang kelegaan Melukis menggunakan layer atau lapisan akan banyak membantu Standar
60 pengguna melukis objek yang rumit dengan layers yang boleh Pembelajara
ditetapkan untuk on/off, freeze/unfreeze dan lock/unlock. Arahan
dan tetapan layers boleh juga dilakukan pada Ribbon bagi panel Murid boleh:
15 • Mengenal pasti teknik
60 Layer. Tetapan layer boleh dilakukan pada Layer properties membina layer dalam
30 manager. Lukisan yang dibina di atas layer berkenaan secara lukisan AutoCAD. BAB 9: PENGENALAN KEPADA LUKISAN TERBANTU KOMPUTER
automatik akan diselaraskan mengikut tetapan layers tersebut

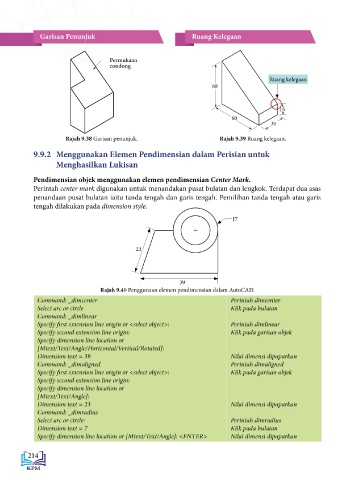

Rajah 9.38 Garisan penunjuk. Rajah 9.39 Ruang kelegaan. oleh perisian.

9.9.2 Menggunakan Elemen Pendimensian dalam Perisian untuk
Menghasilkan Lukisan

Pendimensian objek menggunakan elemen pendimensian Center Mark. Layer Properties
Perintah center mark digunakan untuk menandakan pusat bulatan dan lengkok. Terdapat dua asas Manager
penandaan pusat bulatan iaitu tanda tengah dan garis tengah. Pemilihan tanda tengah atau garis
tengah dilakukan pada dimension style.
Rajah 9.41 Ribbon Layers.
J7
New Delete

23 Current Layer

39 On/Off Lock/Unlock
Rajah 9.40 Penggunaan elemen pendimensian dalam AutoCAD. Freeze/Unfreeze
Command: _dimcenter Perintah dimcenter
Select arc or circle Klik pada bulatan
Command: _dimlinear
Specify first extension line origin or <select object>: Perintah dimlinear
Specify second extension line origin: Klik pada garisan objek
Specify dimension line location or Rajah 9.42 Layer Properties Manager.
[Mtext/Text/Angle/Horizontal/Vertical/Rotated]:
Dimension text = 39 Nilai dimensi dipaparkan Jadual 9.6 Ikon dan fungsi berkaitan layer.
Command: _dimaligned Perintah dimaligned
Specify first extension line origin or <select object>: Klik pada garisan objek Ikon Fungsi
Specify second extension line origin: New Membina layers baru.
Specify dimension line location or Rename Menamakan semula layers.
[Mtext/Text/Angle]: Delete Memadam layer.
Dimension text = 23 Nilai dimensi dipaparkan
Command: _dimradius On/Off Mengaktif/menyahaktif layers. Objek tidak kelihatan apabila Off.
Select arc or circle: Perintah dimradius Freeze/Unfreeze Membeku/menyahbeku layers. Fungsi menyamai On/Off.
Dimension text = 7 Klik pada bulatan Lock/Unlock Mengunci/membuka layers. Objek tidak boleh digerak dan disunting apabila dikunci.
Specify dimension line location or [Mtext/Text/Angle]: <ENTER> Nilai dimensi dipaparkan
