9.8.2 Menggunakan Format Penghurufan dalam Menghasilkan Lukisan

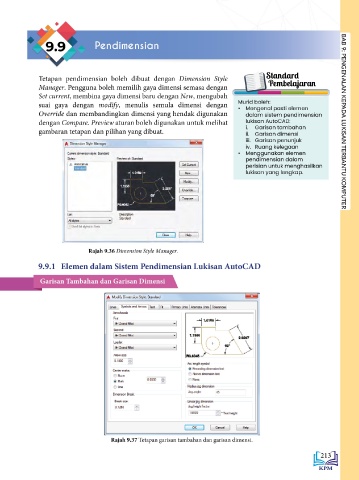

AutoCAD 9.9 Pendimensian

Tetapan pendimensian boleh dibuat dengan Dimension Style Standar
Pembelajara
Manager. Pengguna boleh memilih gaya dimensi semasa dengan
Set current, membina gaya dimensi baru dengan New, mengubah
suai gaya dengan modify, menulis semula dimensi dengan Murid boleh:
• Mengenal pasti elemen
Override dan membandingkan dimensi yang hendak digunakan dalam sistem pendimensian
dengan Compare. Preview aturan boleh digunakan untuk melihat lukisan AutoCAD: BAB 9: PENGENALAN KEPADA LUKISAN TERBANTU KOMPUTER
gambaran tetapan dan pilihan yang dibuat. i. Garisan tambahan
ii. Garisan dimensi
iii. Garisan penunjuk
iv. Ruang kelegaan
• Menggunakan elemen
pendimensian dalam
perisian untuk menghasilkan
lukisan yang lengkap.

Rajah 9.35 Format penghurufan.

Command: MTEXT Memulakan arahan mtext
Command: _mtext Current text style: "Standard" Text Tinggi teks pada 3.0mm
height: 3.0000 Rajah 9.36 Dimension Style Manager.
Annotative: No
Specify first corner: Menentukan ruang teks 9.9.1 Elemen dalam Sistem Pendimensian Lukisan AutoCAD
Specify opposite corner or [Height/Justify/Line
spacing/Rotation/Style/Width/Columns]: Garisan Tambahan dan Garisan Dimensi
Enter text: SMK SEKSYEN 9 Taip teks pada ruang yang
Enter text: SHAH ALAM SELANGOR ditentukan

Rajah 9.37 Tetapan garisan tambahan dan garisan dimensi.
