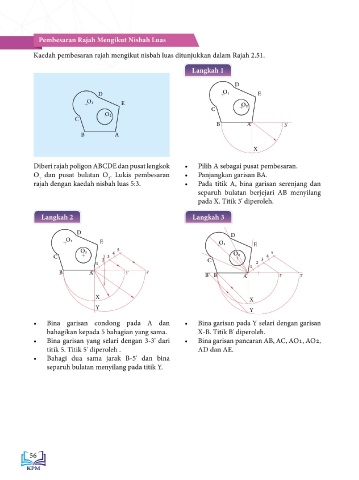

Pembesaran Rajah Mengikut Nisbah Luas Langkah 4 Langkah 5

Kaedah pembesaran rajah mengikut nisbah luas ditunjukkan dalam Rajah 2.51. D' D'

O ' D O ' D BAB 2: GEOMETRI
Langkah 1 E' E'
O O
E y' E
D C' O 5 C' O ' O y 5
D O E C 2 3 4 C x' x 2 3 4
O E O 1 1
C B' B A 3' 5' B' B A 3' 5'
O
C
B A 3'
B A X X
Y Y
X
• Bina garisan yang selari dengan BC dari • Bina garisan BO2 menyilang lilitan
Diberi rajah poligon ABCDE dan pusat lengkok • Pilih A sebagai pusat pembesaran. B' menyilang pada garis AC. Titik C' bulatan. Titik x dan y diperoleh.
O dan pusat bulatan O . Lukis pembesaran • Panjangkan garisan BA. diperoleh. • Bina garisan pancaran Ax dan Ay.
2
1
rajah dengan kaedah nisbah luas 5:3. • Pada titik A, bina garisan serenjang dan • Begitu juga dengan garisan yang selari • Bina garisan yang selari dengan BO2 dari
separuh bulatan berjejari AB menyilang dengan CO1, O1D, DE sehingga titik O1', tiitk B' menyilang titik O2', x' dan y'.
pada X. Titik 3' diperoleh. D' dan E' diperoleh. • Bina bulatan berpusat O2' berjejari O2'x'
• Berpusat pada titik O1', bina lengkok berjejari melalui pada titik x' dan y'.
Langkah 2 Langkah 3
O1'C' melalui pada titik C' dan D'.
D D
O E O E Langkah 6
O 5 O 5
C 2 3 4 C 3 4 D'
1 2 O '
1 D E'
B A 3' 5' B' B A 3' 5' O E
O '
C' O 4 5
X X C 1 2 3
Y Y B' B A 3' 5'

• Bina garisan condong pada A dan • Bina garisan pada Y selari dengan garisan
bahagikan kepada 5 bahagian yang sama. X-B. Titik B' diperoleh. X
• Bina garisan yang selari dengan 3-3' dari • Bina garisan pancaran AB, AC, AO1, AO2, Y
titik 5. Titik 5' diperoleh . AD dan AE.
• Bahagi dua sama jarak B-5' dan bina Lukis dan hitamkan rajah AB'C'D'E' yang
separuh bulatan menyilang pada titik Y. mempunyai keluasan 5:3 dari rajah ABCDE.
Rajah 2.51 Kaedah pembesaran rajah mengikut nisbah luas.
