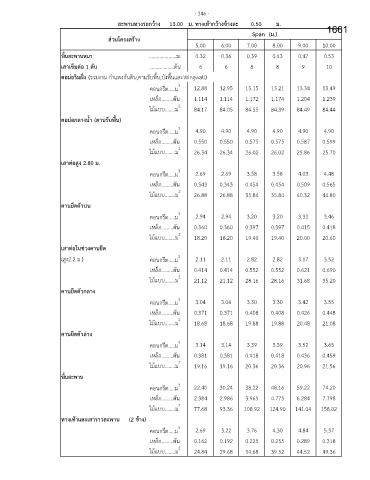

สะพานทางรถกว้าง 13.00 ม. ทางเท้ากว้างข้างละ 0.50 ม. 1661
Span (ม.)
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00

พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53
้
เสาเข็มต่อ 1 ตับ ...................ตน 6 6 8 8 9 10
ิ
ั่
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 12.88 12.95 13.15 13.21 13.34 13.49
เหลก.........ตน 1.114 1.114 1.172 1.174 1.204 1.239
็
ั
ไม้แบบ........ม 2 84.17 84.05 84.55 84.39 84.49 84.44
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 4.90 4.90 4.90 4.90 4.90 4.90
็
ั
เหลก.........ตน 0.550 0.550 0.575 0.575 0.587 0.599
ไม้แบบ........ม 2 26.34 26.34 26.02 26.02 25.86 25.70
เสาต่อสูง 2.80 ม.
คอนกรีต.....ม 3 2.69 2.69 3.58 3.58 4.03 4.48
ั
็
เหลก.........ตน 0.343 0.343 0.454 0.454 0.509 0.565
ไม้แบบ........ม 2 26.88 26.88 35.84 35.84 40.32 44.80
คานยึดตัวบน

คอนกรีต.....ม 3 2.94 2.94 3.20 3.20 3.33 3.46
เหลก.........ตน 0.360 0.360 0.397 0.397 0.415 0.418
ั
็
ไม้แบบ........ม 2 18.20 18.20 19.40 19.40 20.00 20.60
เสาต่อในช่วงคานยึด
ู
(สง2.2 ม.) คอนกรีต.....ม 3 2.11 2.11 2.82 2.82 3.17 3.52
ั
็
เหลก.........ตน 0.414 0.414 0.552 0.552 0.621 0.690
ไม้แบบ........ม 2 21.12 21.12 28.16 28.16 31.68 35.20
คานยึดตัวกลาง
คอนกรีต.....ม 3 3.04 3.04 3.30 3.30 3.42 3.55

็
เหลก.........ตน 0.371 0.371 0.408 0.408 0.426 0.448
ั
ไม้แบบ........ม 2 18.68 18.68 19.88 19.88 20.48 21.08
คานยึดตัวล่าง
คอนกรีต.....ม 3 3.14 3.14 3.39 3.39 3.52 3.65
ั
เหลก.........ตน 0.381 0.381 0.418 0.418 0.436 0.459
็
ไม้แบบ........ม 2 19.16 19.16 20.36 20.36 20.96 21.56
พื้นสะพาน
คอนกรีต.....ม 3 22.40 30.24 38.22 48.16 59.22 74.20
เหลก.........ตน 2.384 2.986 3.965 4.775 6.284 7.798
็
ั
ไม้แบบ........ม 2 77.68 93.36 108.92 124.90 141.04 158.02
ทางเท้าและเสาราวสะพาน (2 ข้าง)
คอนกรีต.....ม 3 2.69 3.22 3.76 4.30 4.84 5.37
เหลก.........ตน 0.162 0.192 0.225 0.255 0.289 0.318
็
ั
ไม้แบบ........ม 2 24.84 29.68 34.68 39.52 44.52 49.36
