- 342-

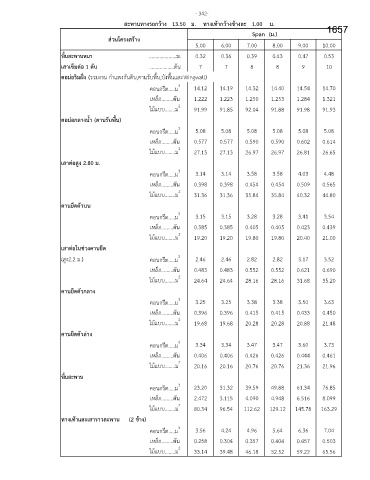

สะพานทางรถกว้าง 13.50 ม. ทางเท้ากว้างข้างละ 1.00 ม. 1657
Span (ม.)
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00

พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53
้
เสาเข็มต่อ 1 ตับ ...................ตน 7 7 8 8 9 10
ิ
ั่
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 14.12 14.19 14.32 14.40 14.54 14.70
เหลก.........ตน 1.222 1.223 1.250 1.253 1.284 1.321
็
ั
ไม้แบบ........ม 2 91.99 91.85 92.04 91.88 91.98 91.93
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 5.08 5.08 5.08 5.08 5.08 5.08
็
ั
เหลก.........ตน 0.577 0.577 0.590 0.590 0.602 0.614
ไม้แบบ........ม 2 27.13 27.13 26.97 26.97 26.81 26.65
เสาต่อสูง 2.80 ม.
คอนกรีต.....ม 3 3.14 3.14 3.58 3.58 4.03 4.48
ั
็
เหลก.........ตน 0.398 0.398 0.454 0.454 0.509 0.565
ไม้แบบ........ม 2 31.36 31.36 35.84 35.84 40.32 44.80
คานยึดตัวบน

คอนกรีต.....ม 3 3.15 3.15 3.28 3.28 3.41 3.54
เหลก.........ตน 0.385 0.385 0.405 0.405 0.423 0.439
ั
็
ไม้แบบ........ม 2 19.20 19.20 19.80 19.80 20.40 21.00
เสาต่อในช่วงคานยึด
ู
(สง2.2 ม.) คอนกรีต.....ม 3 2.46 2.46 2.82 2.82 3.17 3.52
ั
็
เหลก.........ตน 0.483 0.483 0.552 0.552 0.621 0.690
ไม้แบบ........ม 2 24.64 24.64 28.16 28.16 31.68 35.20
คานยึดตัวกลาง
คอนกรีต.....ม 3 3.25 3.25 3.38 3.38 3.50 3.63

็
เหลก.........ตน 0.396 0.396 0.415 0.415 0.433 0.450
ั
ไม้แบบ........ม 2 19.68 19.68 20.28 20.28 20.88 21.48
คานยึดตัวล่าง
คอนกรีต.....ม 3 3.34 3.34 3.47 3.47 3.60 3.73
ั
เหลก.........ตน 0.406 0.406 0.426 0.426 0.444 0.461
็
ไม้แบบ........ม 2 20.16 20.16 20.76 20.76 21.36 21.96
พื้นสะพาน
คอนกรีต.....ม 3 23.20 31.32 39.59 49.88 61.34 76.85
เหลก.........ตน 2.472 3.115 4.090 4.948 6.516 8.099
็
ั
ไม้แบบ........ม 2 80.34 96.54 112.62 129.12 145.78 163.29
ทางเท้าและเสาราวสะพาน (2 ข้าง)
คอนกรีต.....ม 3 3.56 4.24 4.96 5.64 6.36 7.04
เหลก.........ตน 0.258 0.304 0.357 0.404 0.457 0.503
็
ั
ไม้แบบ........ม 2 33.14 39.48 46.18 52.52 59.22 65.56
