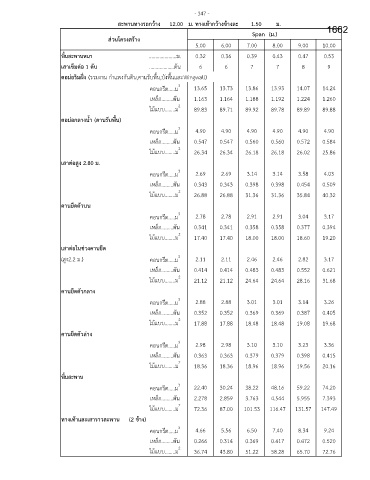

สะพานทางรถกว้าง 12.00 ม. ทางเท้ากว้างข้างละ 1.50 ม. 1662
Span (ม.)
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00

พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53
้
เสาเข็มต่อ 1 ตับ ...................ตน 6 6 7 7 8 9
ิ
ั่
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 13.65 13.73 13.86 13.93 14.07 14.24
เหลก.........ตน 1.163 1.164 1.188 1.192 1.224 1.260
็
ั
ไม้แบบ........ม 2 89.83 89.71 89.92 89.78 89.89 89.88
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 4.90 4.90 4.90 4.90 4.90 4.90
็
ั
เหลก.........ตน 0.547 0.547 0.560 0.560 0.572 0.584
ไม้แบบ........ม 2 26.34 26.34 26.18 26.18 26.02 25.86
เสาต่อสูง 2.80 ม.
คอนกรีต.....ม 3 2.69 2.69 3.14 3.14 3.58 4.03
ั
็
เหลก.........ตน 0.343 0.343 0.398 0.398 0.454 0.509
ไม้แบบ........ม 2 26.88 26.88 31.36 31.36 35.84 40.32
คานยึดตัวบน

คอนกรีต.....ม 3 2.78 2.78 2.91 2.91 3.04 3.17
เหลก.........ตน 0.341 0.341 0.358 0.358 0.377 0.394
ั
็
ไม้แบบ........ม 2 17.40 17.40 18.00 18.00 18.60 19.20
เสาต่อในช่วงคานยึด
ู
(สง2.2 ม.) คอนกรีต.....ม 3 2.11 2.11 2.46 2.46 2.82 3.17
ั
็
เหลก.........ตน 0.414 0.414 0.483 0.483 0.552 0.621
ไม้แบบ........ม 2 21.12 21.12 24.64 24.64 28.16 31.68
คานยึดตัวกลาง
คอนกรีต.....ม 3 2.88 2.88 3.01 3.01 3.14 3.26

็
เหลก.........ตน 0.352 0.352 0.369 0.369 0.387 0.405
ั
ไม้แบบ........ม 2 17.88 17.88 18.48 18.48 19.08 19.68
คานยึดตัวล่าง
คอนกรีต.....ม 3 2.98 2.98 3.10 3.10 3.23 3.36
ั
เหลก.........ตน 0.363 0.363 0.379 0.379 0.398 0.415
็
ไม้แบบ........ม 2 18.36 18.36 18.96 18.96 19.56 20.16
พื้นสะพาน
คอนกรีต.....ม 3 22.40 30.24 38.22 48.16 59.22 74.20
เหลก.........ตน 2.278 2.859 3.763 4.544 5.955 7.393
็
ั
ไม้แบบ........ม 2 72.36 87.00 101.53 116.47 131.57 147.49
ทางเท้าและเสาราวสะพาน (2 ข้าง)
คอนกรีต.....ม 3 4.66 5.56 6.50 7.40 8.34 9.24
เหลก.........ตน 0.266 0.314 0.369 0.417 0.472 0.520
็
ั
ไม้แบบ........ม 2 36.74 43.80 51.22 58.28 65.70 72.76
