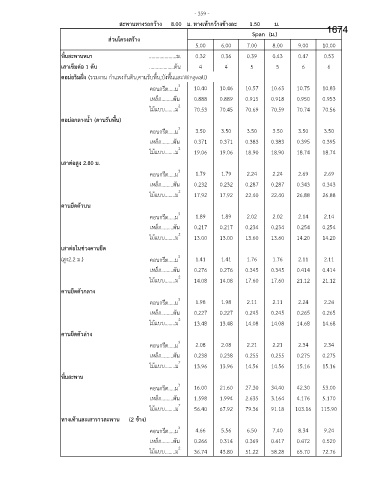

สะพานทางรถกว้าง 8.00 ม. ทางเท้ากว้างข้างละ 1.50 ม. 1674
Span (ม.)
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00

พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53
้
เสาเข็มต่อ 1 ตับ ...................ตน 4 4 5 5 6 6
ิ
ั่
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 10.40 10.46 10.57 10.63 10.75 10.83
เหลก.........ตน 0.888 0.889 0.915 0.918 0.950 0.953
็
ั
ไม้แบบ........ม 2 70.53 70.45 70.69 70.59 70.74 70.56
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 3.50 3.50 3.50 3.50 3.50 3.50
็
ั
เหลก.........ตน 0.371 0.371 0.383 0.383 0.395 0.395
ไม้แบบ........ม 2 19.06 19.06 18.90 18.90 18.74 18.74
เสาต่อสูง 2.80 ม.
คอนกรีต.....ม 3 1.79 1.79 2.24 2.24 2.69 2.69
ั
็
เหลก.........ตน 0.232 0.232 0.287 0.287 0.343 0.343
ไม้แบบ........ม 2 17.92 17.92 22.40 22.40 26.88 26.88
คานยึดตัวบน

คอนกรีต.....ม 3 1.89 1.89 2.02 2.02 2.14 2.14
เหลก.........ตน 0.217 0.217 0.234 0.234 0.254 0.254
ั
็
ไม้แบบ........ม 2 13.00 13.00 13.60 13.60 14.20 14.20
เสาต่อในช่วงคานยึด
ู
(สง2.2 ม.) คอนกรีต.....ม 3 1.41 1.41 1.76 1.76 2.11 2.11
ั
็
เหลก.........ตน 0.276 0.276 0.345 0.345 0.414 0.414
ไม้แบบ........ม 2 14.08 14.08 17.60 17.60 21.12 21.12
คานยึดตัวกลาง
คอนกรีต.....ม 3 1.98 1.98 2.11 2.11 2.24 2.24

็
เหลก.........ตน 0.227 0.227 0.245 0.245 0.265 0.265
ั
ไม้แบบ........ม 2 13.48 13.48 14.08 14.08 14.68 14.68
คานยึดตัวล่าง
คอนกรีต.....ม 3 2.08 2.08 2.21 2.21 2.34 2.34
ั
เหลก.........ตน 0.238 0.238 0.255 0.255 0.275 0.275
็
ไม้แบบ........ม 2 13.96 13.96 14.56 14.56 15.16 15.16
พื้นสะพาน
คอนกรีต.....ม 3 16.00 21.60 27.30 34.40 42.30 53.00
เหลก.........ตน 1.598 1.994 2.635 3.164 4.176 5.170
็
ั
ไม้แบบ........ม 2 56.40 67.92 79.36 91.18 103.16 115.90
ทางเท้าและเสาราวสะพาน (2 ข้าง)
คอนกรีต.....ม 3 4.66 5.56 6.50 7.40 8.34 9.24
เหลก.........ตน 0.266 0.314 0.369 0.417 0.472 0.520
็
ั
ไม้แบบ........ม 2 36.74 43.80 51.22 58.28 65.70 72.76
