- 362 -

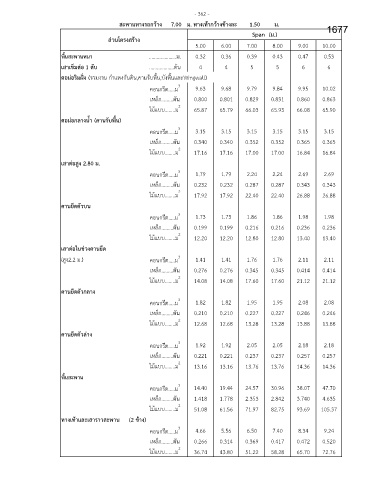

สะพานทางรถกว้าง 7.00 ม. ทางเท้ากว้างข้างละ 1.50 ม. 1677
Span (ม.)
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00

พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53
้
เสาเข็มต่อ 1 ตับ ...................ตน 4 4 5 5 6 6
ิ
ั่
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 9.63 9.68 9.79 9.84 9.95 10.02
เหลก.........ตน 0.800 0.801 0.829 0.831 0.860 0.863
็
ั
ไม้แบบ........ม 2 65.87 65.79 66.03 65.93 66.08 65.90
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 3.15 3.15 3.15 3.15 3.15 3.15
็
ั
เหลก.........ตน 0.340 0.340 0.352 0.352 0.365 0.365
ไม้แบบ........ม 2 17.16 17.16 17.00 17.00 16.84 16.84
เสาต่อสูง 2.80 ม.
คอนกรีต.....ม 3 1.79 1.79 2.24 2.24 2.69 2.69
ั
็
เหลก.........ตน 0.232 0.232 0.287 0.287 0.343 0.343
ไม้แบบ........ม 2 17.92 17.92 22.40 22.40 26.88 26.88
คานยึดตัวบน
คอนกรีต.....ม 3 1.73 1.73 1.86 1.86 1.98 1.98
เหลก.........ตน 0.199 0.199 0.216 0.216 0.236 0.236
ั
็
ไม้แบบ........ม 2 12.20 12.20 12.80 12.80 13.40 13.40
เสาต่อในช่วงคานยึด
ู
(สง2.2 ม.) คอนกรีต.....ม 3 1.41 1.41 1.76 1.76 2.11 2.11
ั
็
เหลก.........ตน 0.276 0.276 0.345 0.345 0.414 0.414
ไม้แบบ........ม 2 14.08 14.08 17.60 17.60 21.12 21.12
คานยึดตัวกลาง

คอนกรีต.....ม 3 1.82 1.82 1.95 1.95 2.08 2.08
็
เหลก.........ตน 0.210 0.210 0.227 0.227 0.246 0.246
ั
ไม้แบบ........ม 2 12.68 12.68 13.28 13.28 13.88 13.88
คานยึดตัวล่าง
คอนกรีต.....ม 3 1.92 1.92 2.05 2.05 2.18 2.18
ั
เหลก.........ตน 0.221 0.221 0.237 0.237 0.257 0.257
็
ไม้แบบ........ม 2 13.16 13.16 13.76 13.76 14.36 14.36
พื้นสะพาน
คอนกรีต.....ม 3 14.40 19.44 24.57 30.96 38.07 47.70
เหลก.........ตน 1.418 1.778 2.353 2.842 3.740 4.635
็
ั
ไม้แบบ........ม 2 51.08 61.56 71.97 82.75 93.69 105.37
ทางเท้าและเสาราวสะพาน (2 ข้าง)
คอนกรีต.....ม 3 4.66 5.56 6.50 7.40 8.34 9.24
เหลก.........ตน 0.266 0.314 0.369 0.417 0.472 0.520
็
ั
ไม้แบบ........ม 2 36.74 43.80 51.22 58.28 65.70 72.76
