- 363 -

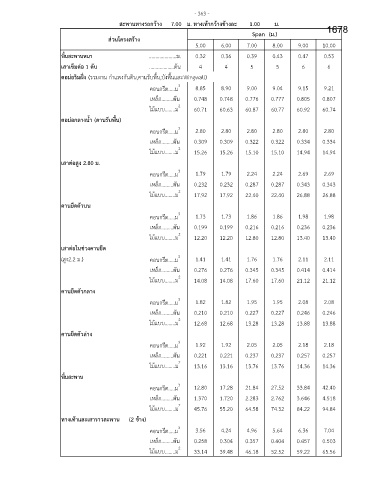

สะพานทางรถกว้าง 7.00 ม. ทางเท้ากว้างข้างละ 1.00 ม. 1678
Span (ม.)
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00

พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53
้
เสาเข็มต่อ 1 ตับ ...................ตน 4 4 5 5 6 6
ิ
ั่
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 8.85 8.90 9.00 9.04 9.15 9.21
เหลก.........ตน 0.748 0.748 0.776 0.777 0.805 0.807
็
ั
ไม้แบบ........ม 2 60.71 60.63 60.87 60.77 60.92 60.74
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 2.80 2.80 2.80 2.80 2.80 2.80
็
ั
เหลก.........ตน 0.309 0.309 0.322 0.322 0.334 0.334
ไม้แบบ........ม 2 15.26 15.26 15.10 15.10 14.94 14.94
เสาต่อสูง 2.80 ม.
คอนกรีต.....ม 3 1.79 1.79 2.24 2.24 2.69 2.69
ั
็
เหลก.........ตน 0.232 0.232 0.287 0.287 0.343 0.343
ไม้แบบ........ม 2 17.92 17.92 22.40 22.40 26.88 26.88
คานยึดตัวบน

คอนกรีต.....ม 3 1.73 1.73 1.86 1.86 1.98 1.98
เหลก.........ตน 0.199 0.199 0.216 0.216 0.236 0.236
ั
็
ไม้แบบ........ม 2 12.20 12.20 12.80 12.80 13.40 13.40
เสาต่อในช่วงคานยึด
ู
(สง2.2 ม.) คอนกรีต.....ม 3 1.41 1.41 1.76 1.76 2.11 2.11
ั
็
เหลก.........ตน 0.276 0.276 0.345 0.345 0.414 0.414
ไม้แบบ........ม 2 14.08 14.08 17.60 17.60 21.12 21.12
คานยึดตัวกลาง
คอนกรีต.....ม 3 1.82 1.82 1.95 1.95 2.08 2.08

็
เหลก.........ตน 0.210 0.210 0.227 0.227 0.246 0.246
ั
ไม้แบบ........ม 2 12.68 12.68 13.28 13.28 13.88 13.88
คานยึดตัวล่าง
คอนกรีต.....ม 3 1.92 1.92 2.05 2.05 2.18 2.18
ั
เหลก.........ตน 0.221 0.221 0.237 0.237 0.257 0.257
็
ไม้แบบ........ม 2 13.16 13.16 13.76 13.76 14.36 14.36
พื้นสะพาน
คอนกรีต.....ม 3 12.80 17.28 21.84 27.52 33.84 42.40
เหลก.........ตน 1.370 1.720 2.283 2.762 3.646 4.518
็
ั
ไม้แบบ........ม 2 45.76 55.20 64.58 74.32 84.22 94.84
ทางเท้าและเสาราวสะพาน (2 ข้าง)
คอนกรีต.....ม 3 3.56 4.24 4.96 5.64 6.36 7.04
เหลก.........ตน 0.258 0.304 0.357 0.404 0.457 0.503
็
ั
ไม้แบบ........ม 2 33.14 39.48 46.18 52.52 59.22 65.56
