- 364 -

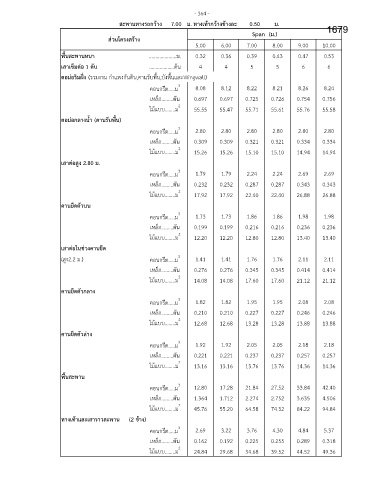

สะพานทางรถกว้าง 7.00 ม. ทางเท้ากว้างข้างละ 0.50 ม. 1679
Span (ม.)
ส่วนโครงสร้าง
5.00 6.00 7.00 8.00 9.00 10.00
พื้นสะพานหนา .....................ม. 0.32 0.36 0.39 0.43 0.47 0.53

้
เสาเข็มต่อ 1 ตับ ...................ตน 4 4 5 5 6 6
ิ
ั่
ตอม่อริมฝง (รวมงาน ก าแพงกันดน,คานรับพื้น,บังพื้นและWingwall)
คอนกรีต.....ม 3 8.08 8.12 8.22 8.21 8.26 8.24
เหลก.........ตน 0.697 0.697 0.725 0.726 0.754 0.756
็
ั
ไม้แบบ........ม 2 55.55 55.47 55.71 55.61 55.76 55.58
ตอม่อกลางน้้า (คานรับพื้น)
คอนกรีต.....ม 3 2.80 2.80 2.80 2.80 2.80 2.80
็
ั
เหลก.........ตน 0.309 0.309 0.321 0.321 0.334 0.334
ไม้แบบ........ม 2 15.26 15.26 15.10 15.10 14.94 14.94
เสาต่อสูง 2.80 ม.
คอนกรีต.....ม 3 1.79 1.79 2.24 2.24 2.69 2.69
ั
็
เหลก.........ตน 0.232 0.232 0.287 0.287 0.343 0.343
ไม้แบบ........ม 2 17.92 17.92 22.40 22.40 26.88 26.88
คานยึดตัวบน

คอนกรีต.....ม 3 1.73 1.73 1.86 1.86 1.98 1.98
เหลก.........ตน 0.199 0.199 0.216 0.216 0.236 0.236
ั
็
ไม้แบบ........ม 2 12.20 12.20 12.80 12.80 13.40 13.40
เสาต่อในช่วงคานยึด
ู
(สง2.2 ม.) คอนกรีต.....ม 3 1.41 1.41 1.76 1.76 2.11 2.11
ั
็
เหลก.........ตน 0.276 0.276 0.345 0.345 0.414 0.414
ไม้แบบ........ม 2 14.08 14.08 17.60 17.60 21.12 21.12
คานยึดตัวกลาง
คอนกรีต.....ม 3 1.82 1.82 1.95 1.95 2.08 2.08

็
เหลก.........ตน 0.210 0.210 0.227 0.227 0.246 0.246
ั
ไม้แบบ........ม 2 12.68 12.68 13.28 13.28 13.88 13.88
คานยึดตัวล่าง
คอนกรีต.....ม 3 1.92 1.92 2.05 2.05 2.18 2.18
ั
เหลก.........ตน 0.221 0.221 0.237 0.237 0.257 0.257
็
ไม้แบบ........ม 2 13.16 13.16 13.76 13.76 14.36 14.36
พื้นสะพาน
คอนกรีต.....ม 3 12.80 17.28 21.84 27.52 33.84 42.40
เหลก.........ตน 1.364 1.712 2.274 2.752 3.635 4.506
็
ั
ไม้แบบ........ม 2 45.76 55.20 64.58 74.32 84.22 94.84
ทางเท้าและเสาราวสะพาน (2 ข้าง)
คอนกรีต.....ม 3 2.69 3.22 3.76 4.30 4.84 5.37
เหลก.........ตน 0.162 0.192 0.225 0.255 0.289 0.318
็
ั
ไม้แบบ........ม 2 24.84 29.68 34.68 39.52 44.52 49.36
