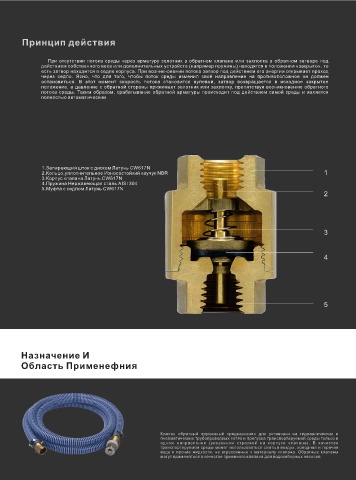

Принцип действия

При отсутствии потока среды через арматуру золотник в обратном клапане или захлопка в обратном затворе под
действием собственного веса или дополнительных устройств (например пружины) находятся в положении «закрыто», то
есть затвор находится в седле корпуса. При возникновении потока затвор под действием его энергии открывает проход
через седло. Ясно, что для того, чтобы поток среды изменил своё направление на противоположное он должен
остановиться. В этот момент скорость потока становится нулевой, затвор возвращается в исходное закрытое
положение, а давление с обратной стороны прижимает золотник или захлопку, препятствуя возникновению обратного
потока среды. Таким образом, срабатывание обратной арматуры происходит под действием самой среды и является
полностью автоматическим

1.Запирающий шток с диском Латунь CW617N
2.Кольцо,уплотнительное Износостойкий каучук NBR 1
3.Корпус клапана Латунь CW617N
4.Пружина Нержавеющая сталь AISI 304
5.Муфта с седлом Латунь CW617N
2

3

4

5

Назначение И
Область Применефния

Клапан обратный пружинный предназначен для установки на гидравлических и
пневматических трубопроводных сетях и пропуска транспортируемой среды только в
одном направлении (указанном стрелкой на корпусе клапана). В качестве
транспортируемой среды может использоваться сжатый воздух, холодная и горячая
вода и прочие жидкости, не агрессивные к материалу клапана. Обратные клапаны
могут применяться в качестве приемного клапана для водозаборных насосов
