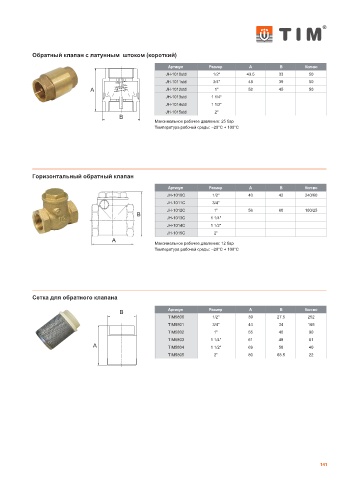

Обратный клапан с латунным штоком (короткий)

Артикул Размер A B Кол-во
JH-1010std 1/2" 43.5 33 50
JH-1011std 3/4" 48 39 50
JH-1012std 1" 52 45 50
JH-1013std 1 1/4"
JH-1014std 1 1/2"
JH-1015std 2"
Максимальное рабочее давление: 25 бар
Температура рабочей среды: –20°С + 100°С

Горизонтальный обратный клапан

Артикул Размер A B Кол-во
JH-1010C 1/2" 40 42 240/60
JH-1011C 3/4"
JH-1012C 1" 56 60 100/25
JH-1013C 1 1/4"
JH-1014C 1 1/2"
JH-1015C 2"
Максимальное рабочее давление: 12 бар
Температура рабочей среды: –20°С + 100°С

Cетка для обратного клапана

Артикул Размер A B Кол-во
TIM5800 1/2" 39 27.5 252
TIM5801 3/4" 44 34 168
TIM5802 1" 55 40 90
TIM5803 1 1/4" 61 48 81
TIM5804 1 1/2" 69 58 40
TIM5805 2" 80 68.5 22
