Page 179 - 印前输出培训参考-全彩教程
P. 179

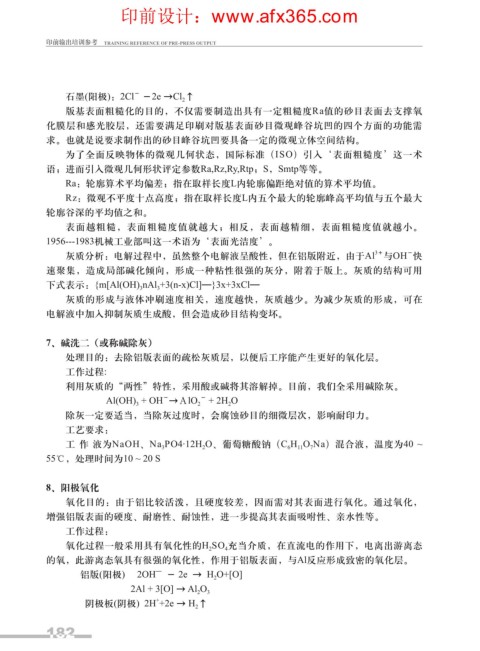

ႆభഡ࠹ğXXX BGY DPN
印前输出培训参考 TRAINING REFERENCE OF PRE-PRESS OUTPUT
－
石墨(阳极)：2Cl －2e →Cl ↑
2
版基表面粗糙化的目的，不仅需要制造出具有一定粗糙度Ra值的砂目表面去支撑氧
化膜层和感光胶层，还需要满足印刷对版基表面砂目微观峰谷坑凹的四个方面的功能需
求。也就是说要求制作出的砂目峰谷坑凹要具备一定的微观立体空间结构。
为了全面反映物体的微观几何状态，国际标准（ISO）引入‘表面粗糙度’这一术
语；进而引入微观几何形状评定参数Ra,Rz,Ry,Rtp；S，Smtp等等。
Ra：轮廓算术平均偏差；指在取样长度L内轮廓偏距绝对值的算术平均值。
Rz：微观不平度十点高度；指在取样长度L内五个最大的轮廓峰高平均值与五个最大
轮廓谷深的平均值之和。
表面越粗糙，表面粗糙度值就越大；相反，表面越精细，表面粗糙度值就越小。
1956---1983机械工业部叫这一术语为‘表面光洁度’。
－
3＋
灰质分析：电解过程中，虽然整个电解液呈酸性，但在铝版附近，由于Al 与OH 快
速聚集，造成局部碱化倾向，形成一种粘性很强的灰分，附着于版上。灰质的结构可用
下式表示：{m[Al(OH) nAl +3(n-x)Cl]—}3x+3xCl—
3
3
灰质的形成与液体冲刷速度相关，速度越快，灰质越少。为减少灰质的形成，可在
电解液中加入抑制灰质生成酸，但会造成砂目结构变坏。
7、碱洗二（或称碱除灰）
处理目的：去除铝版表面的疏松灰质层，以便后工序能产生更好的氧化层。
工作过程:
利用灰质的“两性”特性，采用酸或碱将其溶解掉。目前，我们全采用碱除灰。
Al(OH) + OH →ＡlO + 2H O
－
－
2
2
3
除灰一定要适当，当除灰过度时，会腐蚀砂目的细微层次，影响耐印力。
工艺要求：
工 作 液为NaOH、Na PO4·12H O、葡萄糖酸钠（C H O Na）混合液，温度为40 ~
7
3
6
11
2
55℃，处理时间为10 ~ 20 S
8、阳极氧化
氧化目的：由于铝比较活泼，且硬度较差，因而需对其表面进行氧化。通过氧化，
增强铝版表面的硬度、耐磨性、耐蚀性，进一步提高其表面吸咐性、亲水性等。
工作过程：
氧化过程一般采用具有氧化性的H SO 充当介质，在直流电的作用下，电离出游离态
2
4
的氧，此游离态氧具有很强的氧化性，作用于铝版表面，与Al反应形成致密的氧化层。
铝版(阳极) 2OH － 2e → H O+[O]
—
2
2Al + 3[O] → Al O 3
2
+
阴极板(阴极) 2H +2e → H ↑
2
182
182
