印前输出培训参考 TRAINING REFERENCE OF PRE-PRESS OUTPUT

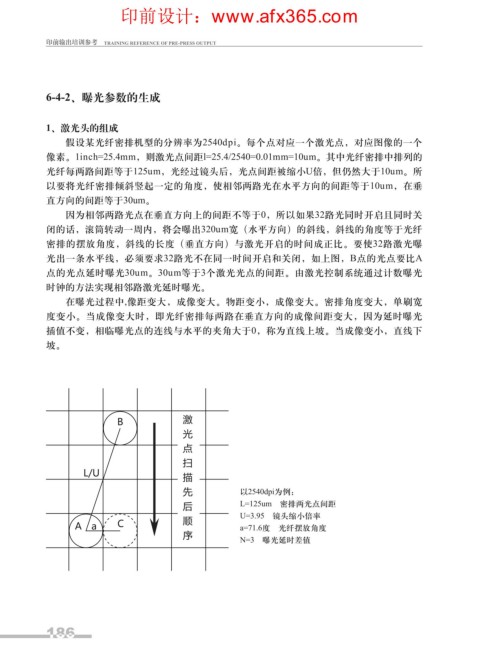

6-4-2、曝光参数的生成

1、激光头的组成
假设某光纤密排机型的分辨率为2540dpi。每个点对应一个激光点，对应图像的一个

像素。1inch=25.4mm，则激光点间距l=25.4/2540=0.01mm=10um。其中光纤密排中排列的
光纤每两路间距等于125um，光经过镜头后，光点间距被缩小U倍，但仍然大于10um。所
以要将光纤密排倾斜竖起一定的角度，使相邻两路光在水平方向的间距等于10um，在垂
直方向的间距等于30um。
因为相邻两路光点在垂直方向上的间距不等于0，所以如果32路光同时开启且同时关

闭的话，滚筒转动一周内，将会曝出320um宽（水平方向）的斜线，斜线的角度等于光纤
密排的摆放角度，斜线的长度（垂直方向）与激光开启的时间成正比。要使32路激光曝
光出一条水平线，必须要求32路光不在同一时间开启和关闭，如上图，B点的光点要比A

点的光点延时曝光30um。30um等于3个激光光点的间距。由激光控制系统通过计数曝光
时钟的方法实现相邻路激光延时曝光。
在曝光过程中,像距变大，成像变大。物距变小，成像变大。密排角度变大，单刷宽
度变小。当成像变大时，即光纤密排每两路在垂直方向的成像间距变大，因为延时曝光
插值不变，相临曝光点的连线与水平的夹角大于0，称为直线上坡。当成像变小，直线下

坡。

B 激
光
点

扫
L/U 描

先 以2540dpi为例：

后 L=125um 密排两光点间距

A a C 顺 U=3.95 镜头缩小倍率
a=71.6度 光纤摆放角度
序 N=3 曝光延时差值
