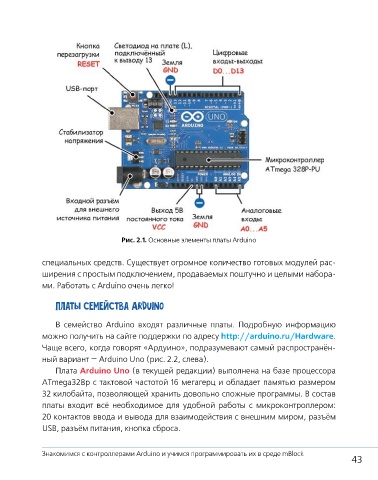

Рис. 2.1. Основные элементы платы Arduino
специальных средств. Существует огромное количество готовых модулей рас-
ширения с простым подключением, продаваемых поштучно и целыми набора-
ми. Работать с Arduino очень легко!
Платы семейства Arduino
В семейство Arduino входят различные платы. Подробную информацию
можно получить на сайте поддержки по адресу http://arduino.ru/Hardware.
Чаще всего, когда говорят «Ардуино», подразумевают самый распространён-
ный вариант — Arduino Uno (рис. 2.2, слева).
Плата Arduino Uno (в текущей редакции) выполнена на базе процессора
ATmega328p с тактовой частотой 16 мегагерц и обладает памятью размером
32 килобайта, позволяющей хранить довольно сложные программы. В состав
платы входит всё необходимое для удобной работы с микроконтроллером:
20 контактов ввода и вывода для взаимодействия с внешним миром, разъём
USB, разъём питания, кнопка сброса.
