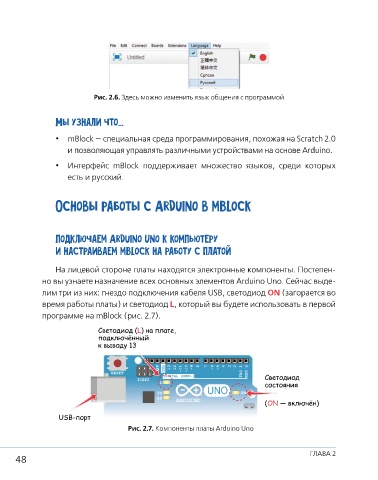

Рис. 2.6. Здесь можно изменить язык общения с программой
Мы узнали что...
• mBlock — специальная среда программирования, похожая на Scratch 2.0
и позволяющая управлять различными устройствами на основе Arduino.
• Интерфейс mBlock поддерживает множество языков, среди которых
есть и русский.
Основы работы с Arduino в mBlock
Подключаем Arduino Uno к компьютеру
и настраиваем mBlock на работу с платой
На лицевой стороне платы находятся электронные компоненты. Постепен-
но вы узнаете назначение всех основных элементов Arduino Uno. Сейчас выде-
лим три из них: гнездо подключения кабеля USB, светодиод ON (загорается во
время работы платы) и светодиод L, который вы будете использовать в первой
программе на mBlock (рис. 2.7).
Рис. 2.7. Компоненты платы Arduino Uno
