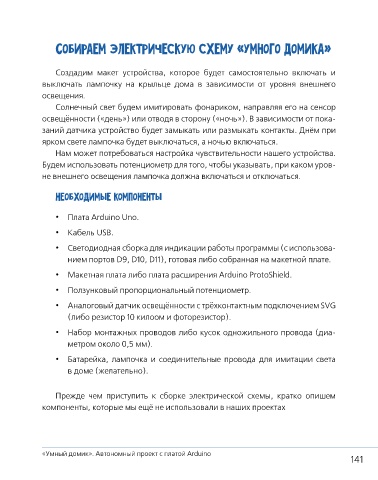

Собираем электрическую схему «умного домика»

Создадим макет устройства, которое будет самостоятельно включать и
выключать лампочку на крыльце дома в зависимости от уровня внешнего
освещения.
Солнечный свет будем имитировать фонариком, направляя его на сенсор
освещённости («день») или отводя в сторону («ночь»). В зависимости от пока-
заний датчика устройство будет замыкать или размыкать контакты. Днём при
ярком свете лампочка будет выключаться, а ночью включаться.

Нам может потребоваться настройка чувствительности нашего устройства.
Будем использовать потенциометр для того, чтобы указывать, при каком уров-
не внешнего освещения лампочка должна включаться и отключаться.

Необходимые компоненты

• Плата Arduino Uno.

• Кабель USB.

• Светодиодная сборка для индикации работы программы (с использова-
нием портов D9, D10, D11), готовая либо собранная на макетной плате.

• Макетная плата либо плата расширения Arduino ProtoShield.

• Ползунковый пропорциональный потенциометр.

• Аналоговый датчик освещённости с трёхконтактным подключением SVG
(либо резистор 10 килоом и фоторезистор).
• Набор монтажных проводов либо кусок одножильного провода (диа-

метром около 0,5 мм).
• Батарейка, лампочка и соединительные провода для имитации света

в доме (желательно).

Прежде чем приступить к сборке электрической схемы, кратко опишем
компоненты, которые мы ещё не использовали в наших проектах
