P. 35

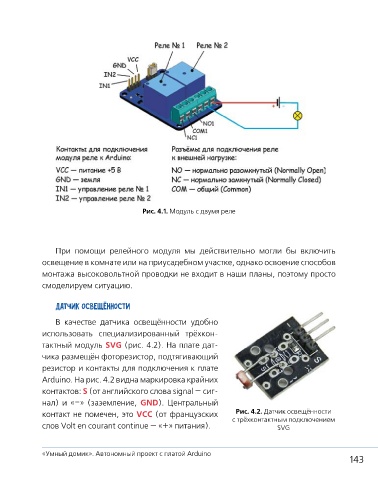

Рис. 4.1. Модуль с двумя реле
При помощи релейного модуля мы действительно могли бы включить
освещение в комнате или на приусадебном участке, однако освоение способов
монтажа высоковольтной проводки не входит в наши планы, поэтому просто
смоделируем ситуацию.
Датчик освещённости
В качестве датчика освещённости удобно
использовать специализированный трёхкон-
тактный модуль SVG (рис. 4.2). На плате дат-
чика размещён фоторезистор, подтягивающий
резистор и контакты для подключения к плате
Arduino. На рис. 4.2 видна маркировка крайних
контактов: S (от английского слова signal — сиг-
нал) и «–» (заземление, GND). Центральный
контакт не помечен, это VCC (от французских Рис. 4.2. Датчик освещённости
с трёхконтактным подключением
слов Volt en courant continue — «+» питания). SVG
«Умный домик». Автономный проект с платой Arduino
143
