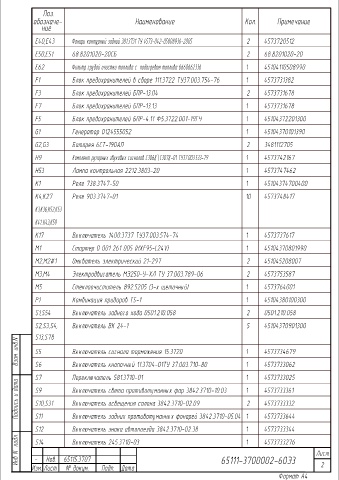

Page 26 - электросхема камаз евро5

Поз.
обозначе- Наименование Кол. Примечание
ние
E40,E43 Фонарь контурный задний 381.3731 ТУ 4573-042-05808936-2005 2 4573720512

E50,E51 68.8201020-20СБ 2 68.8201020-20

E62 Фильтр грубой очистки топлива с подогревом топлива 6660662336 1 45104110508990

F1 Блок предохранителей в сборе 111.3722 ТУ37.003.754-76 1 4573731382

F3 Блок предохранителей БПР-13.04 2 4573731678

F7 Блок предохранителей БПР-13.13 1 4573731678

F5 Блок предохранителей БПР-4.11 Ф5.3722.001-19ГЧ 1 45104372201300
G1 Генератор 0124555052 1 45104370101390

G2,G3 Батарея 6СТ-190АП 2 3481112705

H9 Комплект рупорных звуковых сигналов С306Д\С307Д-01 ТУ37.003.533-79 1 4573742167

H53 Лампа контрольная 2212.3803-20 1 4573747462

K1 Реле 738.3747-50 1 45104374700400
K4,K27 Реле 903.3747-01 10 4573748417

K3,K36,K52,K53

K41..K43,K59

K17 Выключатель 1400.3737 ТУ37.003.574-74 1 4573737617

M1 Стартер 0 001 261 005 (HXF95-L24V) 1 45104370801990

M2,M2#1 Омыватель электрический 21-297 2 451045208007

M3,M4 Электродвигатель МЭ250-У-ХЛ ТУ 37.003.789-06 2 4573753587
M5 Стеклоочиститель 892.5205 (3-х щеточный) 1 4573764001

P1 Комбинация приборов TS-1 1 45104380100300

S1,S54 Выключатель заднего хода 0501.210.058 2 0501.210.058

S2,S3,S4, Выключатель ВК 24-1 5 45104370901300
S13,S78
Взам. инв.N S5 Выключатель сигнала торможения 15.3720 1 4573734679

S6
Выключатель кнопочный 11.3704-01ТУ 37.003.710-80
4573733062
1
S7 Переключатель 581.3710-01 1 4573733025
Подпись и дата S9 Выключатель света противотуманных фар 3842.3710-10.03 1 2 4573733361

4573733332
Выключатель освещения салона 3842.3710-02.09
S10,S31
S11

Выключатель знака автопоезда 3842.3710-02.38
1
S12 Выключатель задних противотуманных фонарей 3842.3710-05.04 1 4573733644
4573733344
Инв N подл. S14 Выключатель 245.3710-03 1 4573733276 Лист
Нов. 65115.3707
-
Èçì. Ëèñò ¹ äîêóì. Ïîäï. Äàòà 65111-3700002-60Э3 2
Формат А4
