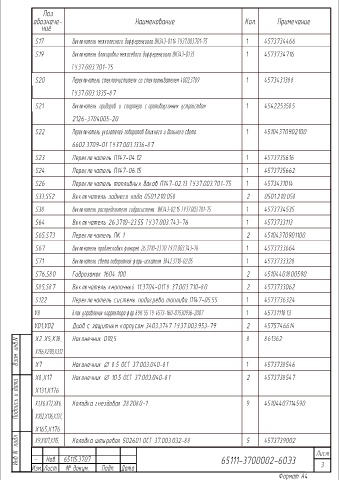

Page 27 - электросхема камаз евро5

Поз.
обозначе- Наименование Кол. Примечание
ние
S17 Выключатель межколесного дифференциала ВК343-01.14 ТУ37.003.701-75 1 4573734466

S19 Выключатель блокировки межосевого дифференциала ВК343-01.35 1 4573734716

ТУ37.003.701-75

S20 Переключатель стеклоочистителя со стеклоомывателем 4002.3709 1 4573431388

ТУ37.003.1335-87

S21 Выключатель приборов и стартера с противоугонным устройством 1 4542253585

2126-3704005-20
S22 Переключатель указателей поворотов ближнего и дальнего света 1 45104370902100

6602.3709-01 ТУ37.003.1336-87

S23 Переключатель П147-04.12 1 4573735616

S24 Переключатель П147-06.15 1 4573735662

S26 Переключатель топливных баков П147-02.13 ТУ37.003.701-75 1 4573431014
S33,S52 Выключатель заднего хода 0501.210.058 2 0501.210.058

S38 Выключатель распределителя гидросистемы ВК343-02.15 ТУ37.003.701-75 1 4573734535

S64 Выключатель 26.3710-23.55 ТУ37.003.743-76 1 4573733113

S65,S73 Переключатель ПК 1 2 45104370901100

S67 Выключатель проблесковых фонарей 26.3710-23.70 ТУ37.003.743-76 1 4573733664

S71 Выключатель света поворотной фары-искателя 3842.3710-02.05 1 4573733328

S76,S80 Гидрозамок 1604 100 2 45104401800590
S85,S87 Выключатель кнопочный 11.3704-01ТУ 37.003.710-80 2 4573733062

S122 Переключатель системы подогрева топлива П147-05.55 1 4573736324

V8 Блок управления корректора фар БУК 55 ТУ 4573-160-07530936-2007 1 4573111813

VD1,VD2 Диод с защитным корпусом 3403.3747 ТУ37.003.953-79 2 4575746614

Наконечник D10,5
8
X2..X5,X18,
861362
Взам. инв.N X156,X290,X312 Наконечник Ø 8.5 ОСТ 37.003.040-81 1 4573738546
X7

X8,X17 Наконечник Ø 10.5 ОСТ 37.003.040-81 2 4573738547
Подпись и дата X131,X176 Колодка гнездовая 282080-1 9 45104407114590

X1,X6,X72,X86,

X102,X116,X131,

X165,X176
Инв N подл. X9,X107,X115, Колодка штыревая 502601 ОСТ 37.003.032-88 5 4573739002 Лист

-
Нов. 65115.3707
Èçì. Ëèñò ¹ äîêóì. Ïîäï. Äàòà 65111-3700002-60Э3 3
Формат А4
