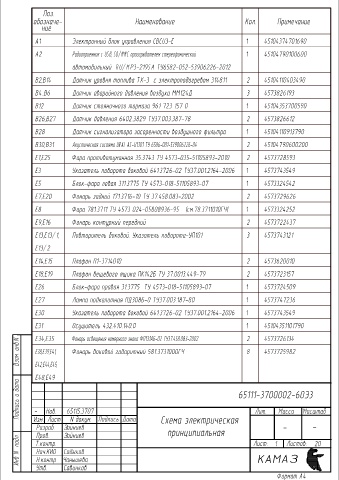

Page 25 - электросхема камаз евро5

Поз.
обозначе- Наименование Кол. Примечание
ние
A1 Электронный блок управления CBCU3-E 1 45104374701690

A2 Радиоприемник c USB, SD/MMC проигрывателем стереофонический 1 45104790100600

автомобильный RU/MP3-219SA ТУ6582-052-53906226-2012

B2,B14 Датчик уровня топлива ТХ-3 с электроподогревом 314811 2 45104110403490

B4..B6 Датчик аварийного давления воздуха ММ124Д 3 4573826193

B12 Датчик стояночного тормаза 961 723 157 0 1 45104353700590

B26,B27 Датчик давления 6402.3829 ТУ37.003.387-78 2 4573826612
B28 Датчик сигнализатора засоренности воздушного фильтра 1 45104110913790

B30,B31 Акустическая система URАL АS-U1301 ТУ 6586-001-539006226-04 2 45104790600200

E1,E25 Фара противотуманная 35.3743 ТУ 4573-035-51105893-2010 2 4573728593

E3 Указатель поворота боковой 641.3726-02 ТУ37.001.2164-2006 1 4573743549

E5 Блок-фара левая 311.3775 ТУ 4573-018-51105893-07 1 4573324542
E7,E20 Фонарь задний 171.3716-10 ТУ 37.458.083-2002 2 4573729626

E8 Фара 781.3711 ТУ 4573 024-05808936-95 (см.78.3711010ГЧ) 1 4573324252

E9,E16 Фонарь контурный передний 2 4573722437

E13,E13/1, Повторитель боковой. Указатель поворота-УП101 3 4573743121

E13/2

E14,E15 Плафон П1-3714010 2 4573620010

E18,E19 Плафон вещевого ящика ПК142Б ТУ 37.0013.449-79 2 4573723157
E26 Блок-фара правая 31.3775 ТУ 4573-018-51105893-07 1 4573724509

E27 Лампа подкапотная ПД308Б-0 ТУ37.003.187-80 1 4573747236

E30 Указатель поворота боковой 641.3726-02 ТУ37.001.2164-2006 1 4573743549

E31 Фонарь освещения номерного знака ФП131АБ-02 ТУ37.458.083-2002 1 2 45104351101790
Осушитель 432.410.140.0
4573726134
E34,E35
Взам. инв.N E38,E39,E41, Фонарь боковой габаритный 581.3731000ГЧ 8 4573725982

E42,E44,E45,

E48,E49
Подпись и дата - Нов. 65115.3707 65111-3700002-60Э3

Масса
Масштаб
Лит.
Изм. Лист
N докум.
Разраб. Зайниев Подпись Дата Схема электрическая - -
принципиальная
Пров.
Зайниев
Инв N подл. Т.контр. Лист: 1 Листов: 20
Нач.КИО Садыков
Н.контр Чанышева
Утв. Савинков КАМАЗ
Формат А4
