OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125

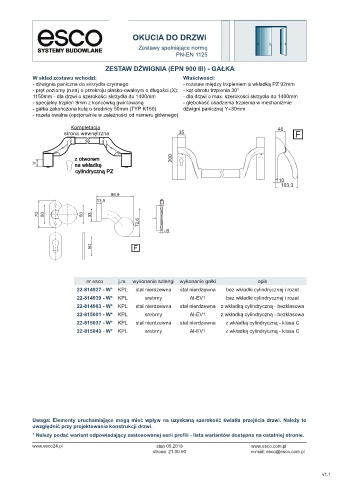

ZESTAW DŹWIGNIA (EPN 900 III) - GAŁKA

W skład zestawu wchodzi: Właściwości:
- dźwignia paniczna do skrzydła czynnego - rozstaw między trzpieniem a wkładką PZ 92mm
- pręt poziomy (rura) o przekroju płasko-owalnym o długości (X): - kąt obrotu trzpienia 30°
1150mm - dla drzwi o szerokości skrzydła do 1400mm - dla drzwi o max. szerokości skrzydła do 1400mm
- specjalny trzpień 9mm z końcówką gwintowaną - głębokość osadzenia trzpienia w mechaniźmie
- gałka zakończona kulą o średnicy 50mm (TYP K160) dźwigni panicznej Y=30mm
- rozeta owalna (opcjonalnie w zależności od numeru głównego)

46
35

200

10
103,3
96,9
13,5
70 50 50 33 L
72,6
9

50

nr esco j.m. wykonanie sztangi wykonanie gałki opis
22-814927 - W* KPL stal nierdzewna stal nierdzewna bez wkładki cylindrycznej i rozet
22-814939 - W* KPL srebrny Al-EV1 bez wkładki cylindrycznej i rozet
22-814983 - W* KPL stal nierdzewna stal nierdzewna z wkładką cylindryczną - bezklasowa
22-815001 - W* KPL srebrny Al-EV1 z wkładką cylindryczną - bezklasowa
22-815037 - W* KPL stal nierdzewna stal nierdzewna z wkładką cylindryczną - klasa C
22-815043 - W* KPL srebrny Al-EV1 z wkładką cylindryczną - klasa C

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.
* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
