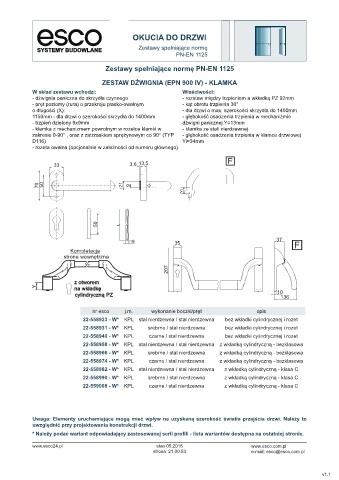

Page 219 - Katalog_esco_03_03_2020_1.pdf

OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125
Zestawy spełniające normę PN-EN 1125

ZESTAW DŹWIGNIA (EPN 900 IV) - KLAMKA
W skład zestawu wchodzi: Właściwości:
- dźwignia paniczna do skrzydła czynnego - rozstaw między trzpieniem a wkładką PZ 92mm
- pręt poziomy (rura) o przekroju płasko-owalnym - kąt obrotu trzpienia 30°
o długości (X): - dla drzwi o max. szerokości skrzydła do 1400mm
1150mm - dla drzwi o szerokości skrzydła do 1400mm - głębokość osadzenia trzpienia w mechaniźmie
- trzpień dzielony 9x9mm dźwigni panicznej Y=13mm
- klamka z mechanizmem powrotnym w rozetce klamki w - klamka ze stali nierdzewnej
zakresie 0-90° , oraz z zatrzaskiem sprężynowym co 90° (TYP - głębokość osadzenia trzpienia w klamce drzwiowej
D116) Yi=34mm
- rozeta owalna (opcjonalnie w zależności od numeru głównego)

33 3,6 13,5

70 50 21 9

50 L

37
9 35

207

10
136

nr esco j.m. wykonanie boczki/pręt opis
22-558923 - W* KPL stal nierdzewna / stal nierdzewna bez wkładki cylindrycznej i rozet
22-558931 - W* KPL srebrne / stal nierdzewna bez wkładki cylindrycznej i rozet
22-558940 - W* KPL czarne / stal nierdzewna bez wkładki cylindrycznej i rozet
22-558958 - W* KPL stal nierdzewna / stal nierdzewna z wkładką cylindryczną - bezklasowa
22-558966 - W* KPL srebrne / stal nierdzewna z wkładką cylindryczną - bezklasowa
22-558974 - W* KPL czarne / stal nierdzewna z wkładką cylindryczną - bezklasowa
22-558982 - W* KPL stal nierdzewna / stal nierdzewna z wkładką cylindryczną - klasa C
22-558990 - W* KPL srebrne / stal nierdzewna z wkładką cylindryczną - klasa C
22-559008 - W* KPL czarne / stal nierdzewna z wkładką cylindryczną - klasa C

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.
* Należy podać wariant odpowiadający zastosowanej serii profi li - lista wariantów dostępna na ostatniej stronie.
