OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125

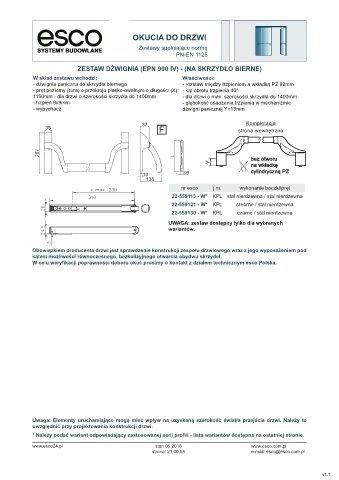

ZESTAW DŹWIGNIA (EPN 900 IV) - (NA SKRZYDŁO BIERNE)

W skład zestawu wchodzi: Właściwości:
- dźwignia paniczna do skrzydła biernego - rozstaw między trzpieniem a wkładką PZ 92mm
- pręt poziomy (rura) o przekroju płasko-owalnym o długości (X): - kąt obrotu trzpienia 40°
1150mm - dla drzwi o szerokości skrzydła do 1400mm - dla drzwi o max. szerokości skrzydła do 1400mm
- trzpień 9x9mm - głębokość osadzenia trzpienia w mechaniźmie
- wypychacz dźwigni panicznej Y=13mm

37
35

207 L

10 9
136
nr esco j.m. wykonanie boczki/pręt
22-559113 - W* KPL stal nierdzewna / stal nierdzewna
22-559121 - W* KPL srebrne / stal nierdzewna
22-559130 - W* KPL czarne / stal nierdzewna
UWAGA: zestaw dostępny tylko dla wybranych
wariantów.

Obowiązkiem producenta drzwi jest sprawdzenie konstrukcji zespołu drzwiowego wraz z jego wyposażeniem pod
kątem możliwości równoczesnego, bezkolizyjnego otwarcia obydwu skrzydeł.
W celu weryfi kacji poprawności doboru okuć prosimy o kontakt z działem technicznym esco Polska.

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.
* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
