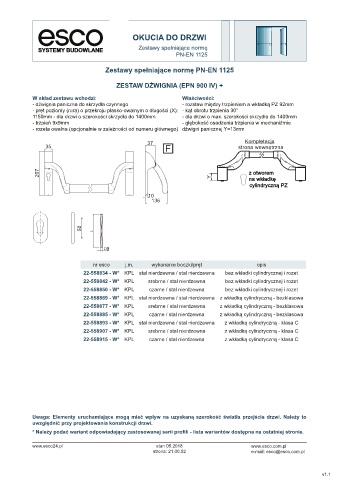

OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125

Zestawy spełniające normę PN-EN 1125

ZESTAW DŹWIGNIA (EPN 900 IV) +

W skład zestawu wchodzi: Właściwości:
- dźwignia paniczna do skrzydła czynnego - rozstaw między trzpieniem a wkładką PZ 92mm
- pręt poziomy (rura) o przekroju płasko-owalnym o długości (X): - kąt obrotu trzpienia 30°
1150mm - dla drzwi o szerokości skrzydła do 1400mm - dla drzwi o max. szerokości skrzydła do 1400mm
- trzpień 9x9mm - głębokość osadzenia trzpienia w mechaniźmie
- rozeta owalna (opcjonalnie w zależności od numeru głównego) dźwigni panicznej Y=13mm

37
35

207

10
136

50 L

9

nr esco j.m. wykonanie boczki/pręt opis
22-558834 - W* KPL stal nierdzewna / stal nierdzewna bez wkładki cylindrycznej i rozet
22-558842 - W* KPL srebrne / stal nierdzewna bez wkładki cylindrycznej i rozet
22-558850 - W* KPL czarne / stal nierdzewna bez wkładki cylindrycznej i rozet
22-558869 - W* KPL stal nierdzewna / stal nierdzewna z wkładką cylindryczną - bezklasowa
22-558877 - W* KPL srebrne / stal nierdzewna z wkładką cylindryczną - bezklasowa
22-558885 - W* KPL czarne / stal nierdzewna z wkładką cylindryczną - bezklasowa
22-558893 - W* KPL stal nierdzewna / stal nierdzewna z wkładką cylindryczną - klasa C
22-558907 - W* KPL srebrne / stal nierdzewna z wkładką cylindryczną - klasa C
22-558915 - W* KPL czarne / stal nierdzewna z wkładką cylindryczną - klasa C

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
