OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125

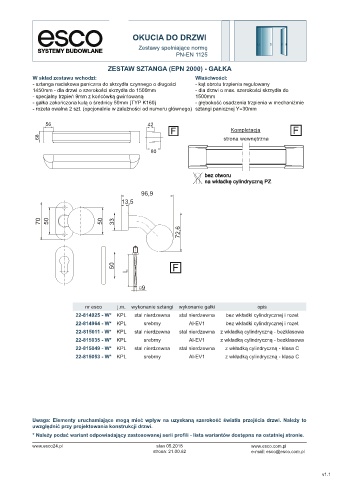

ZESTAW SZTANGA (EPN 2000) - GAŁKA

W skład zestawu wchodzi: Właściwości:
- sztanga naciskowa paniczna do skrzydła czynnego o długości - kąt obrotu trzpienia regulowany
1450mm - dla drzwi o szerokości skrzydła do 1500mm - dla drzwi o max. szerokości skrzydła do
- specjalny trzpień 9mm z końcówką gwintowaną 1500mm
- gałka zakończona kulą o średnicy 50mm (TYP K160) - głębokość osadzenia trzpienia w mechaniźmie
- rozeta owalna 2 szt. (opcjonalnie w zależności od numeru głównego) sztangi panicznej Y=30mm

56 42

68

80

96,9
13,5

70 50 50 33
72,6

50
L

9

nr esco j.m. wykonanie sztangi wykonanie gałki opis
22-814925 - W* KPL stal nierdzewna stal nierdzewna bez wkładki cylindrycznej i rozet
22-814964 - W* KPL srebrny Al-EV1 bez wkładki cylindrycznej i rozet
22-815011 - W* KPL stal nierdzewna stal nierdzewna z wkładką cylindryczną - bezklasowa
22-815035 - W* KPL srebrny Al-EV1 z wkładką cylindryczną - bezklasowa
22-815049 - W* KPL stal nierdzewna stal nierdzewna z wkładką cylindryczną - klasa C
22-815053 - W* KPL srebrny Al-EV1 z wkładką cylindryczną - klasa C

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
