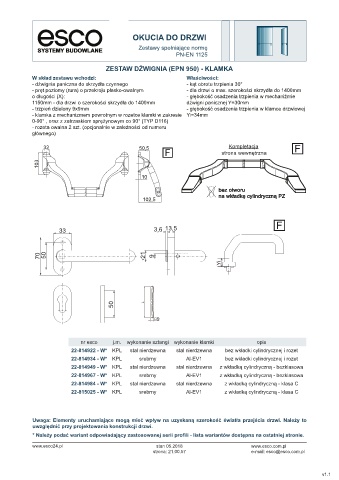

Page 223 - Katalog_esco_03_03_2020_1.pdf

OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125
ZESTAW DŹWIGNIA (EPN 950) - KLAMKA

W skład zestawu wchodzi: Właściwości:
- dźwignia paniczna do skrzydła czynnego - kąt obrotu trzpienia 30°
- pręt poziomy (rura) o przekroju płasko-owalnym - dla drzwi o max. szerokości skrzydła do 1400mm
o długości (X): - głębokość osadzenia trzpienia w mechaniźmie
1150mm - dla drzwi o szerokości skrzydła do 1400mm dźwigni panicznej Y=30mm
- trzpień dzielony 9x9mm - głębokość osadzenia trzpienia w klamce drzwiowej
- klamka z mechanizmem powrotnym w rozetce klamki w zakresie Yi=34mm
0-90° , oraz z zatrzaskiem sprężynowym co 90° (TYP D116)
- rozeta owalna 2 szt. (opcjonalnie w zależności od numeru
głównego)

32 50,5

103

10

102,5

33 3,6 13,5

70 50 21 9

50 L

9

nr esco j.m. wykonanie sztangi wykonanie klamki opis
22-814922 - W* KPL stal nierdzewna stal nierdzewna bez wkładki cylindrycznej i rozet
22-814934 - W* KPL srebrny Al-EV1 bez wkładki cylindrycznej i rozet
22-814949 - W* KPL stal nierdzewna stal nierdzewna z wkładką cylindryczną - bezklasowa
22-814967 - W* KPL srebrny Al-EV1 z wkładką cylindryczną - bezklasowa
22-814984 - W* KPL stal nierdzewna stal nierdzewna z wkładką cylindryczną - klasa C
22-815025 - W* KPL srebrny Al-EV1 z wkładką cylindryczną - klasa C

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.

* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
