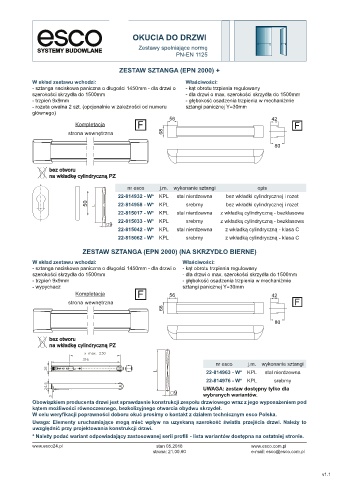

Page 226 - Katalog_esco_03_03_2020_1.pdf
P. 226
OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125
ZESTAW SZTANGA (EPN 2000) +
W skład zestawu wchodzi: Właściwości:
- sztanga naciskowa paniczna o długości 1450mm - dla drzwi o - kąt obrotu trzpienia regulowany
szerokości skrzydła do 1500mm - dla drzwi o max. szerokości skrzydła do 1500mm
- trzpień 9x9mm - głębokość osadzenia trzpienia w mechaniźmie
- rozeta owalna 2 szt. (opcjonalnie w zależności od numeru sztangi panicznej Y=30mm
głównego)
56 42
68
80
nr esco j.m. wykonanie sztangi opis
22-814932 - W* KPL stal nierdzewna bez wkładki cylindrycznej i rozet
50 L 22-814958 - W* KPL srebrny bez wkładki cylindrycznej i rozet
22-815017 - W* KPL stal nierdzewna z wkładką cylindryczną - bezklasowa
22-815033 - W* KPL srebrny z wkładką cylindryczną - bezklasowa
9
22-815042 - W* KPL stal nierdzewna z wkładką cylindryczną - klasa C
22-815062 - W* KPL srebrny z wkładką cylindryczną - klasa C
ZESTAW SZTANGA (EPN 2000) (NA SKRZYDŁO BIERNE)
W skład zestawu wchodzi: Właściwości:
- sztanga naciskowa paniczna o długości 1450mm - dla drzwi o - kąt obrotu trzpienia regulowany
szerokości skrzydła do 1500mm - dla drzwi o max. szerokości skrzydła do 1500mm
- trzpień 9x9mm - głębokość osadzenia trzpienia w mechaniźmie
- wypychacz sztangi panicznej Y=30mm
56 42
68
80
nr esco j.m. wykonanie sztangi
L 22-814963 - W* KPL stal nierdzewna
22-814976 - W* KPL srebrny
UWAGA: zestaw dostępny tylko dla
9 wybranych wariantów.
Obowiązkiem producenta drzwi jest sprawdzenie konstrukcji zespołu drzwiowego wraz z jego wyposażeniem pod
kątem możliwości równoczesnego, bezkolizyjnego otwarcia obydwu skrzydeł.
W celu weryfikacji poprawności doboru okuć prosimy o kontakt z działem technicznym esco Polska.
Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.
* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.
