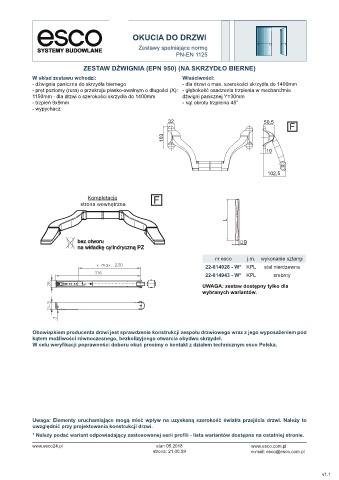

Page 225 - Katalog_esco_03_03_2020_1.pdf

OKUCIA DO DRZWI
Zestawy spełniające normę
PN-EN 1125
ZESTAW DŹWIGNIA (EPN 950) (NA SKRZYDŁO BIERNE)

W skład zestawu wchodzi: Właściwości:
- dźwignia paniczna do skrzydła biernego - dla drzwi o max. szerokości skrzydła do 1400mm
- pręt poziomy (rura) o przekroju płasko-owalnym o długości (X): - głębokość osadzenia trzpienia w mechaniźmie
1150mm - dla drzwi o szerokości skrzydła do 1400mm dźwigni panicznej Y=30mm
- trzpień 9x9mm - kąt obrotu trzpienia 45°
- wypychacz

32 50,5

103

10

102,5

L

9

nr esco j.m. wykonanie sztangi
22-814928 - W* KPL stal nierdzewna
22-814943 - W* KPL srebrny
UWAGA: zestaw dostępny tylko dla
wybranych wariantów.

Obowiązkiem producenta drzwi jest sprawdzenie konstrukcji zespołu drzwiowego wraz z jego wyposażeniem pod
kątem możliwości równoczesnego, bezkolizyjnego otwarcia obydwu skrzydeł.

W celu weryfikacji poprawności doboru okuć prosimy o kontakt z działem technicznym esco Polska.

Uwaga: Elementy uruchamiające mogą mieć wpływ na uzyskaną szerokość światła przejścia drzwi. Należy to
uwzględnić przy projektowania konstrukcji drzwi.
* Należy podać wariant odpowiadający zastosowanej serii profili - lista wariantów dostępna na ostatniej stronie.

www.esco24.pl stan 05.2018 www.esco.com.pl
strona: 21.00.59 e-mail: esco@esco.com.pl

v1.1
