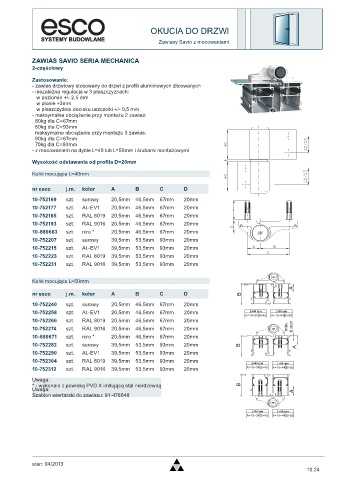

Page 49 - Katalog_esco_03_03_2020_1.pdf

OKUCIA DO DRZWI
Zawiasy Savio z mocowaniami

ZAWIAS SAVIO SERIA MECHANICA
2-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie przy montażu 2 zawias:
80kg dla C=67mm
60kg dla C=93mm
maksymalne obciążenie przy montażu 3 zawias:
90kg dla C=67mm
70kg dla C=93mm
- z mocowaniem na dyble L=40 lub L=50mm i śrubami montażowymi

Wysokość odstawania od profila D=20mm
Kołki mocujące L=40mm

nr esco j.m. kolor A B C D
10-752169 szt. surowy 20,5mm 46,5mm 67mm 20mm
10-752177 szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm
10-752185 szt. RAL 8019 20,5mm 46,5mm 67mm 20mm
10-752193 szt. RAL 9016 20,5mm 46,5mm 67mm 20mm
10-880663 szt. niro * 20,5mm 46,5mm 67mm 20mm
10-752207 szt. surowy 39,5mm 53,5mm 93mm 20mm
10-752215 szt. Al.-EV1 39,5mm 53,5mm 93mm 20mm
10-752223 szt. RAL 8019 39,5mm 53,5mm 93mm 20mm
10-752231 szt. RAL 9016 39,5mm 53,5mm 93mm 20mm

Kołki mocujące L=50mm
A
nr esco j.m. kolor A B C D B
10-752240 szt. surowy 20,5mm 46,5mm 67mm 20mm
10-752258 szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm L=40 mm L=50 mm
A=15÷34 B>45 A=15÷44 B>55
10-752266 szt. RAL 8019 20,5mm 46,5mm 67mm 20mm
10-752274 szt. RAL 9016 20,5mm 46,5mm 67mm 20mm min. 6 mm
10-880671 szt. niro * 20,5mm 46,5mm 67mm 20mm
10-752282 szt. surowy 39,5mm 53,5mm 93mm 20mm B
A
10-752290 szt. Al.-EV1 39,5mm 53,5mm 93mm 20mm
10-752304 szt. RAL 8019 39,5mm 53,5mm 93mm 20mm
L=40 mm L=50 mm
10-752312 szt. RAL 9016 39,5mm 53,5mm 93mm 20mm A=15÷34 B>45 A=15÷44 B>55
Uwaga:
* - wykonaie z powłoką PVD X imitującą stal nierdzewną B
Uwaga: A
Szablon wiertarski do zawiasu: 91-476048

L=40 mm L=50 mm
A=15÷34 B>45 A=15÷44 B>55

stan: 04/2013
10.24
