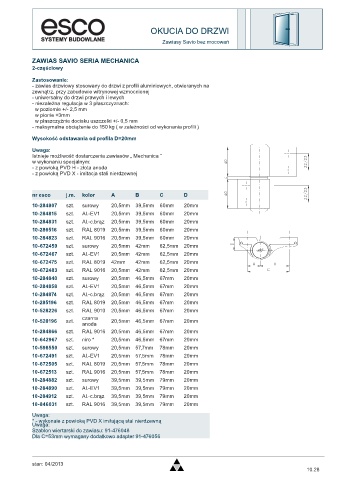

Page 53 - Katalog_esco_03_03_2020_1.pdf

OKUCIA DO DRZWI
Zawiasy Savio bez mocowań

ZAWIAS SAVIO SERIA MECHANICA
2-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych, otwieranych na
zewnątrz, przy zabudowie witrynowej wzmocnionej
- uniwersalny do drzwi prawych i lewych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie do 150 kg ( w zależności od wykonania profili )

Wysokość odstawania od profila D=20mm
Uwaga:
Istnieje możliwość dostarczenia zawiasów „ Mechanica ”
w wykonaniu specjalnym:
- z powłoką PVD H - złota anoda
- z powłoką PVD X - imitacja stali nierdzewnej

nr esco j.m. kolor A B C D
10-284807 szt. surowy 20,5mm 39,5mm 60mm 20mm
10-284815 szt. Al.-EV1 20,5mm 39,5mm 60mm 20mm
10-284831 szt. Al.-c.brąz 20,5mm 39,5mm 60mm 20mm
10-286516 szt. RAL 8019 20,5mm 39,5mm 60mm 20mm
10-284823 szt. RAL 9016 20,5mm 39,5mm 60mm 20mm
10-672459 szt. surowy 20,5mm 42mm 62,5mm 20mm
10-672467 szt. Al.-EV1 20,5mm 42mm 62,5mm 20mm
10-672475 szt. RAL 8019 42mm 42mm 62,5mm 20mm
10-672483 szt. RAL 9016 20,5mm 42mm 62,5mm 20mm
10-284840 szt. surowy 20,5mm 46,5mm 67mm 20mm
10-284858 szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm
10-284874 szt. Al.-c.brąz 20,5mm 46,5mm 67mm 20mm
10-285196 szt. RAL 8019 20,5mm 46,5mm 67mm 20mm
10-528226 szt. RAL 9010 20,5mm 46,5mm 67mm 20mm
czarna
10-528196 szt. 20,5mm 46,5mm 67mm 20mm
anoda
10-284866 szt. RAL 9016 20,5mm 46,5mm 67mm 20mm
10-642967 szt. niro * 20,5mm 46,5mm 67mm 20mm
10-598550 szt. surowy 20,5mm 57,7mm 78mm 20mm
10-672491 szt. Al.-EV1 20,5mm 57,5mm 78mm 20mm
10-672505 szt. RAL 8019 20,5mm 57,5mm 78mm 20mm
10-672513 szt. RAL 9016 20,5mm 57,5mm 78mm 20mm
10-284882 szt. surowy 39,5mm 39,5mm 79mm 20mm
10-284890 szt. Al.-EV1 39,5mm 39,5mm 79mm 20mm
10-284912 szt. Al.-c.brąz 39,5mm 39,5mm 79mm 20mm
10-846031 szt. RAL 9016 39,5mm 39,5mm 79mm 20mm
Uwaga:
* - wykonaie z powłoką PVD X imitującą stal nierdzewną
Uwaga:
Szablon wiertarski do zawiasu: 91-476048
Dla C=53mm wymagany dodatkowo adapter 91-476056

stan: 04/2013
