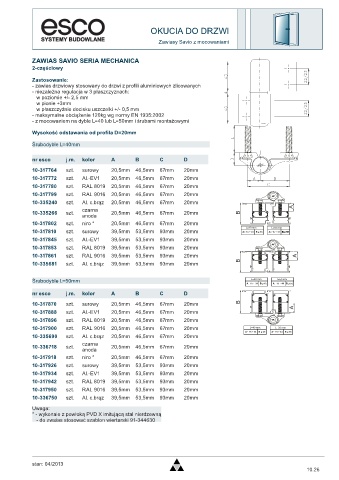

OKUCIA DO DRZWI
Zawiasy Savio z mocowaniami

ZAWIAS SAVIO SERIA MECHANICA
2-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm
w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie 120kg wg normy EN 1935:2002
- z mocowaniem na dyble L=40 lub L=50mm i śrubami montażowymi
Wysokość odstawania od profila D=20mm

Śrubodyble L=40mm

nr esco j.m. kolor A B C D
10-317764 szt. surowy 20,5mm 46,5mm 67mm 20mm
10-317772 szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm
10-317780 szt. RAL 8019 20,5mm 46,5mm 67mm 20mm
10-317799 szt. RAL 9016 20,5mm 46,5mm 67mm 20mm
10-335240 szt. Al. c.brąz 20,5mm 46,5mm 67mm 20mm
czarna A
10-335266 szt. 20,5mm 46,5mm 67mm 20mm B
anoda
10-317802 szt. niro * 20,5mm 46,5mm 67mm 20mm
L=40 mm L=50 mm
10-317810 szt. surowy 39,5mm 53,5mm 93mm 20mm
10-317845 szt. Al.-EV1 39,5mm 53,5mm 93mm 20mm
10-317853 szt. RAL 8019 39,5mm 53,5mm 93mm 20mm
10-317861 szt. RAL 9016 39,5mm 53,5mm 93mm 20mm A
10-335681 szt. Al. c.brąz 39,5mm 53,5mm 93mm 20mm B

Śrubodyble L=50mm L=40 mm L=50 mm

nr esco j.m. kolor A B C D
10-317870 szt. surowy 20,5mm 46,5mm 67mm 20mm B
A
10-317888 szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm
10-317896 szt. RAL 8019 20,5mm 46,5mm 67mm 20mm
10-317900 szt. RAL 9016 20,5mm 46,5mm 67mm 20mm L=40 mm L=50 mm
10-335690 szt. Al. c.brąz 20,5mm 46,5mm 67mm 20mm
czarna
10-336718 szt. 20,5mm 46,5mm 67mm 20mm
anoda
10-317918 szt. niro * 20,5mm 46,5mm 67mm 20mm
10-317926 szt. surowy 39,5mm 53,5mm 93mm 20mm
10-317934 szt. Al.-EV1 39,5mm 53,5mm 93mm 20mm
10-317942 szt. RAL 8019 39,5mm 53,5mm 93mm 20mm
10-317950 szt. RAL 9016 39,5mm 53,5mm 93mm 20mm
10-336750 szt. Al. c.brąz 39,5mm 53,5mm 93mm 20mm

Uwaga:
* - wykonaie z powłoką PVD X imitującą stal nierdzewną
- do zwaias stosować szablon wiertarski 91-344630

stan: 04/2013
10.26
