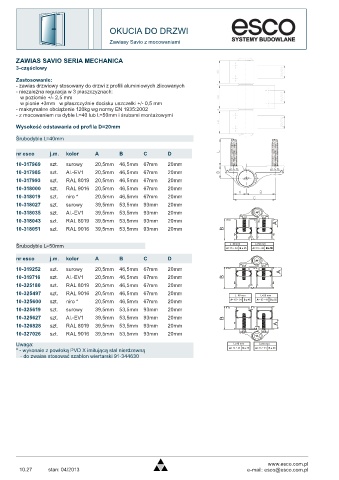

Page 52 - Katalog_esco_03_03_2020_1.pdf

OKUCIA DO DRZWI
Zawiasy Savio z mocowaniami

ZAWIAS SAVIO SERIA MECHANICA
3-częściowy

Zastosowanie:
- zawias drzwiowy stosowany do drzwi z profili aluminiowych zlicowanych
- niezależna regulacja w 3 płaszczyznach:
w poziomie +/- 2,5 mm
w pionie +3mm w płaszczyźnie docisku uszczelki +/- 0,5 mm
- maksymalne obciążenie 120kg wg normy EN 1935:2002
- z mocowaniem na dyble L=40 lub L=50mm i śrubami montażowymi

Wysokość odstawania od profila D=20mm

Śrubodyble L=40mm

nr esco j.m. kolor A B C D
10-317969 szt. surowy 20,5mm 46,5mm 67mm 20mm
10-317985 szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm
10-317993 szt. RAL 8019 20,5mm 46,5mm 67mm 20mm
10-318000 szt. RAL 9016 20,5mm 46,5mm 67mm 20mm
10-318019 szt. niro * 20,5mm 46,5mm 67mm 20mm
10-318027 szt. surowy 39,5mm 53,5mm 93mm 20mm
10-318035 szt. Al.-EV1 39,5mm 53,5mm 93mm 20mm
10-318043 szt. RAL 8019 39,5mm 53,5mm 93mm 20mm
A
10-318051 szt. RAL 9016 39,5mm 53,5mm 93mm 20mm B

Śrubodyble L=50mm L=40 mm L=50 mm

nr esco j.m. kolor A B C D
10-319252 szt. surowy 20,5mm 46,5mm 67mm 20mm
A
10-319716 szt. Al.-EV1 20,5mm 46,5mm 67mm 20mm B
10-325180 szt. RAL 8019 20,5mm 46,5mm 67mm 20mm
10-325497 szt. RAL 9016 20,5mm 46,5mm 67mm 20mm L=40 mm L=50 mm
10-325600 szt. niro * 20,5mm 46,5mm 67mm 20mm
10-325619 szt. surowy 39,5mm 53,5mm 93mm 20mm
10-325627 szt. Al.-EV1 39,5mm 53,5mm 93mm 20mm B
10-326828 szt. RAL 8019 39,5mm 53,5mm 93mm 20mm A
10-327026 szt. RAL 9016 39,5mm 53,5mm 93mm 20mm

Uwaga: L=40 mm L=50 mm
* - wykonaie z powłoką PVD X imitującą stal nierdzewną
- do zwaias stosować szablon wiertarski 91-344630
