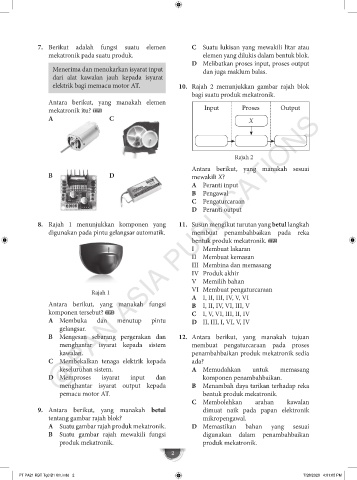

7. Berikut adalah fungsi suatu elemen C Suatu lukisan yang mewakili litar atau
mekatronik pada suatu produk. elemen yang dilukis dalam bentuk blok.
D Melibatkan proses input, proses output
Menerima dan menukarkan isyarat input dan juga maklum balas.
dari alat kawalan jauh kepada isyarat
elektrik bagi memacu motor AT. 10. Rajah 2 menunjukkan gambar rajah blok
bagi suatu produk mekatronik.
Antara berikut, yang manakah elemen
Input
mekatronik itu? TP1 Proses Output
@PAN ASIA PUBLICATIONS
A C X

Rajah 2
Antara berikut, yang manakah sesuai
B D mewakili X?
A Peranti input
B Pengawal
C Pengaturcaraan
D Peranti output

8. Rajah 1 menunjukkan komponen yang 11. Susun mengikut turutan yang betul langkah
digunakan pada pintu gelangsar automatik. membuat penambahbaikan pada reka
bentuk produk mekatronik. TP2
I Membuat lakaran
II Membuat kemasan
III Membina dan memasang
IV Produk akhir
V Memilih bahan
VI Membuat pengaturcaraan
Rajah 1
A I, II, III, IV, V, VI
Antara berikut, yang manakah fungsi B I, II, IV, VI, III, V
komponen tersebut? TP2 C I, V, VI, III, II, IV
A Membuka dan menutup pintu D II, III, I, VI, V, IV
gelangsar.
B Mengesan sebarang pergerakan dan 12. Antara berikut, yang manakah tujuan
menghantar isyarat kepada sistem membuat pengaturcaraan pada proses
kawalan. penambahbaikan produk mekatronik sedia
C Membekalkan tenaga elektrik kepada ada?
keseluruhan sistem. A Memudahkan untuk memasang
D Memproses isyarat input dan komponen penambahbaikan.
menghantar isyarat output kepada B Menambah daya tarikan terhadap reka
pemacu motor AT. bentuk produk mekatronik.
C Membolehkan arahan kawalan
9. Antara berikut, yang manakah betul dimuat naik pada papan elektronik
tentang gambar rajah blok? mikropengawal.
A Suatu gambar rajah produk mekatronik. D Memastikan bahan yang sesuai
B Suatu gambar rajah mewakili fungsi digunakan dalam penambahbaikan
produk mekatronik. produk mekatronik.
2
