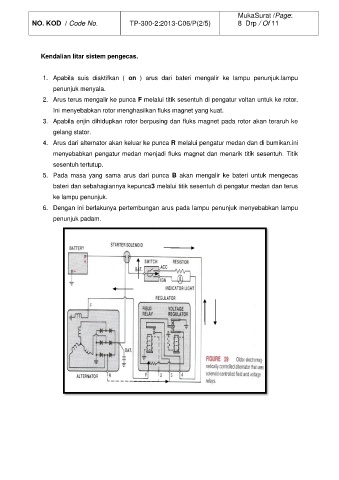

Kendalian litar sistem pengecas.

1. Apabila suis diaktifkan ( on ) arus dari bateri mengalir ke lampu penunjuk.lampu

penunjuk menyala.
2. Arus terus mengalir ke punca F melalui titik sesentuh di pengatur voltan untuk ke rotor.
Ini menyebabkan rotor menghasilkan fluks magnet yang kuat.

3. Apabila enjin dihidupkan rotor berpusing dan fluks magnet pada rotor akan teraruh ke
gelang stator.
4. Arus dari alternator akan keluar ke punca R melalui pengatur medan dan di bumikan.ini

menyebabkan pengatur medan menjadi fluks magnet dan menarik titik sesentuh. Titik
sesentuh tertutup.

5. Pada masa yang sama arus dari punca B akan mengalir ke bateri untuk mengecas
bateri dan sebahagiannya kepunca3 melalui titik sesentuh di pengatur medan dan terus
ke lampu penunjuk.

6. Dengan ini berlakunya pertembungan arus pada lampu penunjuk menyebabkan lampu
penunjuk padam.
