P. 33
NO. KOD / Code No. TP-300-2:2013-C06/P(3/5) MukaSurat / Page:
7 Drp / Of 10

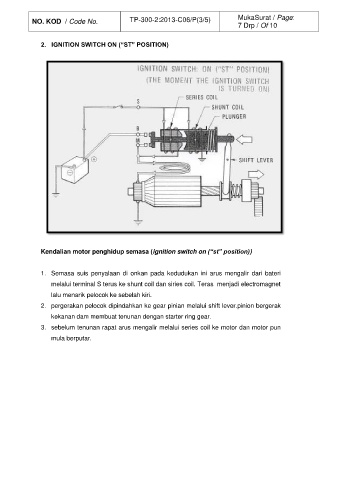

2. IGNITION SWITCH ON (“ST” POSITION)
Kendalian motor penghidup semasa (ignition switch on (“st” position))
1. Semasa suis penyalaan di onkan pada kedudukan ini arus mengalir dari bateri
melalui terminal S terus ke shunt coil dan siries coil. Teras menjadi electromagnet
lalu menarik pelocok ke sebelah kiri.
2. pergerakan pelocok dipindahkan ke gear pinian melalui shift lever.pinion bergerak
kekanan dam membuat tenunan dengan starter ring gear.
3. sebelum tenunan rapat arus mengalir melalui series coil ke motor dan motor pun
mula berputar.
